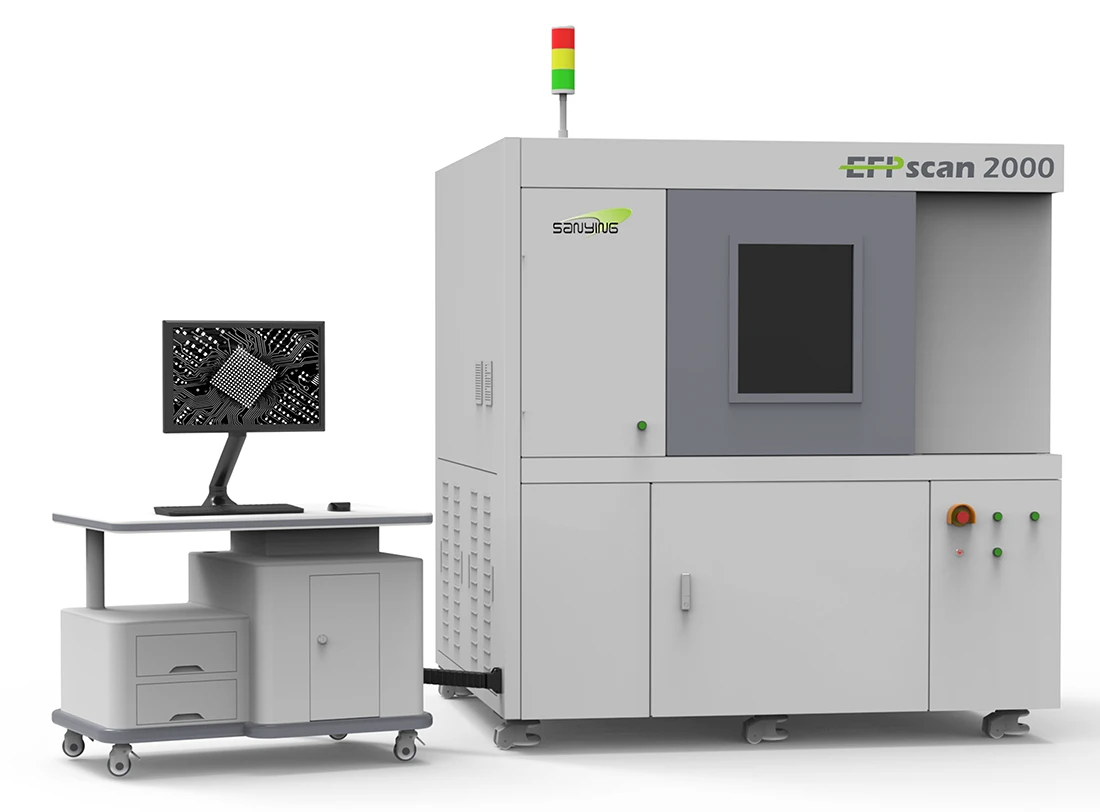

Томограф с ламинографией EFPscan-2000

Основные характеристики

Максимальное пространственное разрешение системы томографии, мкм 5
Максимальное напряжение на рентгеновской трубке, кВ 130, 160
Плоскопанельный детектор Да
Максимальный размер образца, мм (диаметр × высота) 610 × 610

Система EFPscan-2000 разработана для решения специальных задач, когда объект контроля имеет большой размер, но плоскую форму с малой толщиной. Измерение такого объекта классическим способом томографии является проблематичным ввиду большой радиацинной тощины. Система томографии с ламинографией позволяет с помощью наклона на небольшие углы с последующей реконструкцией изображений получить точные данные по слоям и дефектам в них. Система подходит для контроля электронных плат по слоям, контактных разъемов, чипов, что позволяет выявлять такие дефекты, как поры, отсутствие контакта, непропай.

Основные преимущества:

  • возможность проведения измерения крупногабаритных плоских образцов с высокой скоростью (за 5 секунд);
  • программируемый процесс сканирования изделия для упрощения работы операторов;
  • возможность выделения отдельного слоя из многослойных образцов;
  • возможность просмотра отдельного слоя и расположенных в нем элементов в многослойных образцах;
  • специальный алгоритм автоматической идентификации для количественного подсчета дефектов внутри устройства.
  • Применение:

  • измерение толщины стенок изделий с целью проведения метрологических исследований;
  • исследование причин неисправностей и отказов готовых изделий;
  • анализ пустот и включений в изделиях из металлов, сплавов, композитов;
  • контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле;
  • сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD);
  • обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца;
  • контроль качества паяных соединений.

Максимальное пространственное разрешение системы томографии, мкм 5
Максимальное напряжение на рентгеновской трубке, кВ 130, 160
Плоскопанельный детектор Да
Максимальный размер образца, мм (диаметр × высота) 610 × 610
Максимальная толщина образца, мм 0,5–7
Максимальная масса образца, кг 10
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм Н/д
Вес, кг Н/д
Материал Керамика, Композитные материалы, Металлы, Пластики
