Рентгенофлуоресцентные спектрометры для микроанализа

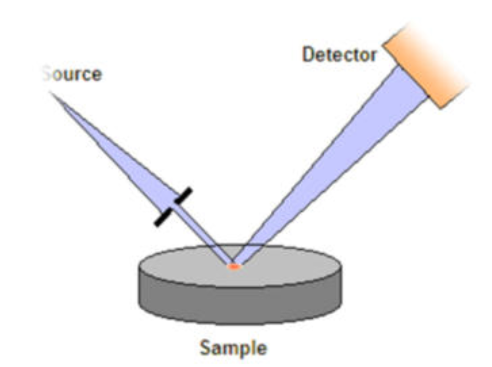

Рентгеновские толщиномеры позволяют упростить работу гальванических цехов машиностроительных предприятий в части контроля нанесения гальванических покрытий и помочь решить большой круг их задач, начиная от рутинных измерения толщин покрытий на изготавливаемых цехом деталях и заканчивая текущем контролем химического состава электролитов в гальванических ваннах.
Например, если гальванический цех производит покрытие никелем низколегированной стали с нанесением подслоя меди для производимой номенклатуры деталей, то РФА толщиномеры позволяют в стандартном измерении примерно за 10 или 30 секунд измерить с высокой точностью толщину никеля в микронах и одновременно с этим будет произведено измерение толщины подслоя меди.

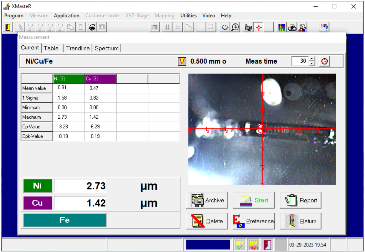

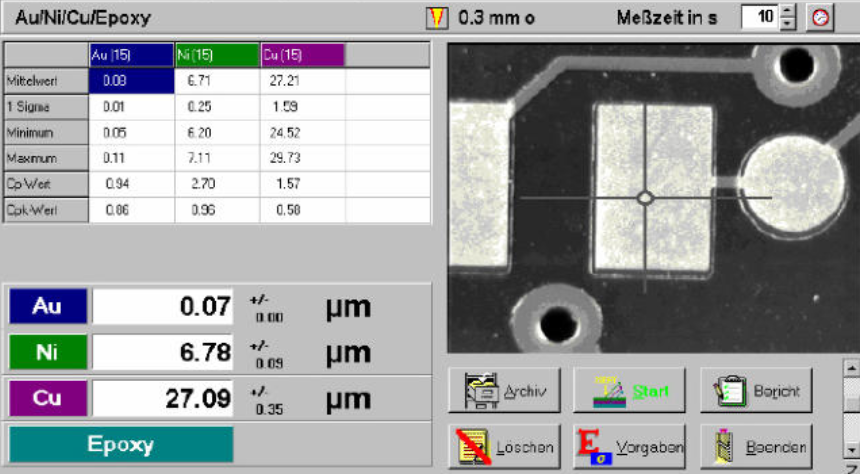

Пример измерения двух слоев (никель, нанесенный гальванически на сталь с подслоем меди и трех слоев покрытия для электронной промышленности):
Что касается измерения химического состава электролитов в гальванических ваннах, то РФА толщиномеры позволяют измерить текущий состав ванны в части двух основных элементов, например, железа и никеля, которые содержатся в растворе гальванической ванны.
Железо попадает в раствор постепенно растворяясь с деталей, на которые наносят покрытие и от партии к партии содержание железа растет и растет, а содержание никеля, наоборот, падает, что в некоторый момент требует корректировки состава гальванической ванны персоналом цеха с целью снижения железа и повышения никеля. Для решения такой рутинной задачи сотруднику цеха нужно отобрать немного жидкости электролита и налить в специальную кювету с рентгенопрозрачной пленкой и затем установить на измерительный стол для измерения, для этого хорошо подходит модель STARK за счет удобства установки кюветы сразу на измерительный стол без необходимости фокусировки рентгеновской оптики на образце, в других же моделях потребуется провести дополнительную операцию для установки измерительного стола по высоте и настройки фокуса рентгеновской оптики в соответствие с объемом налитой жидкости.
Анализаторы рентгенофлуоресцентные Aczet (Описание типа СИ Анализаторы рентгенофлуоресцентные Aczet 91746-24), сертифицированы в России и предназначены для измерений толщины покрытий и массовой доли элементов в веществах, материалах и покрытиях методом энергодисперсионной рентгеновской флуоресценции.
Все модели рентгеновских толщиномеров оснащаются встроенным видеомикроскопом с увеличением 20 крат, универсальны программным обеспечением для возможности одновременного измерения до 5 слоев покрытий, специализированной сертифицированной в России безэталонной программой для измерения самых различных покрытий опциональным программным пакетом для измерения жидкостей. Комплектации приборов могут использовать как самые недорогие детекторы пропорционального типа, так и SiPIN или продвинутый SDD, что позволяет подобрать оборудование под задачу предприятия и бюджет т. к. системы с пропорциональным детектором являются действительно самыми бюджетными на рынке РФА толщиномеров.
Пропорциональный счетчик:
|
Детектор (Si-PIN):
|

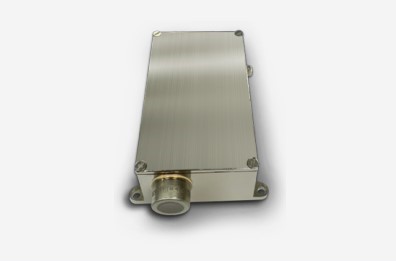

Кремниевый дрейфовый детектор (SDD):
|
|
|
|
STARK – это начальная, но очень эффективная модель рентгеновского толщиномера в компактном корпусе. Только в этой модели образец кладется сразу на измерительный стол без необходимости его подстройки по высоте, но из-за этого накладываются ограничение на измерение образцов с перепадами высот, но при этом появляется возможность быстрого измерения большого количества образцов в формате «положил образец-запустил измерение толщины-получил результат в микронах».
Для реализации этой простой концепции толщиномер также имеет два варианта исполнения: и как спектрометр с отдельно стоящим ПК, так и со встроенным сенсорным моноблоком в корпус самого прибора, что позволяет повысить еще более упростить обращение с прибором и повысить его удобство работы, например в условиях цеха где ограничены возможности обучения персонала.
.jpg "Stark.jpg") Stark |
 Stark со встроенным ПК |
Остальной модельный ряд РФА толщиномеров выполнен в широко развитой различными техническими решениями концепции возможности измерения образцов уже с перепадами высот, например, если требуется измерить толщину покрытия шурупа не только на вершине резьбы, но и в ее впадине, то такие модели как CUBE, COMPACT ECO, CUBE X, AXIOM позволят решить уже широкий круг задач по измерению толщин гальванических покрытий.

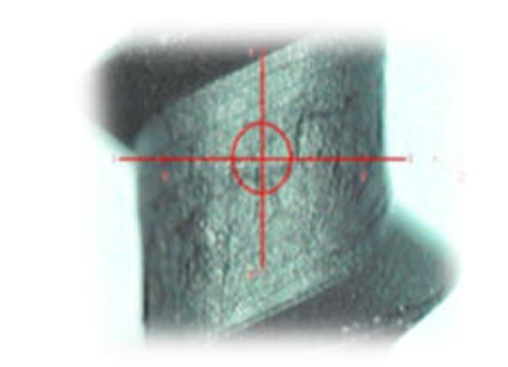

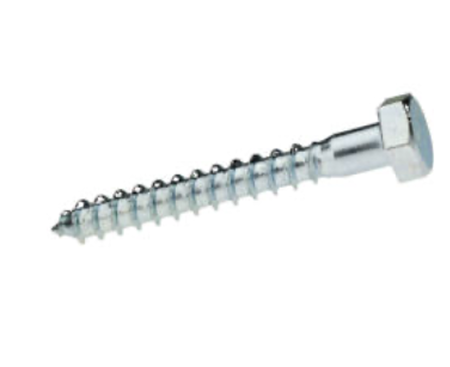

Пример наведения на перепад высот типичной детали для нанесения гальванического покрытия, - шурупа. Здесь производится измерение толщины гальванического покрытия не только на вершине резьбы, но и на впадинах.:
|
|
|
CUBE – это вторая базовая модель в линейке РФА толщиномеров и в ней уже появляется возможность измерения по перепадам высот за счет того, что спектрометр оснащен измерительным столом с возможностью перемещения по оси Z, что позволяет измерять детали с перепадами высот, впадинами и вершинами.
COMPACT ECO – это самая популярная и удобная модель за счет довольно большой камеры для измерения образца, возможностью ручного или моторизованного привода измерительного стола по оси Z. Именно эта модель много лет выпускалась и продавалась в мире под брендом и наименованием Oxford Compact Eco.
 Oxford Compact Eco |
 ACZET Compact Eco |
CUBE X – это модель в компактном корпусе со специальным вырезом для установки образцов, которые превышают габариты самого корпуса, например ленты или электронные платы. Техническое исполнение прибора выполнено в концепции, где измерительный стол не перемещается, но трубка и детектор помещены в специальный лифт, который сам опускается к образцу. Эта модель уже может быть оснащена такими опциями как автоматический сменщик коллиматоров первичного пучка и высокоэффективная рентгеновская трубка с тонким окном для измерения сверхтонких слоев от нескольких нанометров.

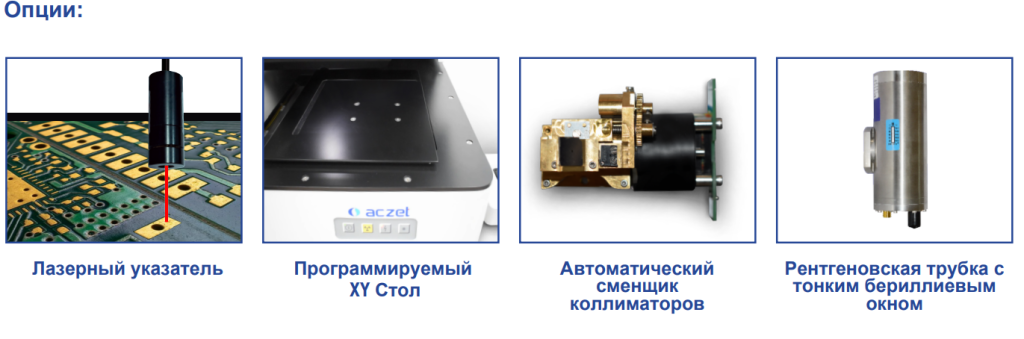

AXIOM – это максимальная модель рентгеновского толщиномера и главное ее отличие от других это большая камера для образцов размер пол метра на пол метра, а так же вырез в корпусе. Только в этой модели доступны такие продвинутые опции как моторизация стола по оси XY для плавного перемещения между тонкими объекта в окне видеомикроскопа, лифт по оси Z, автоматический сменщик коллиматоров, высокоэффективная рентгеновская трубка с тонким окном и многое другое.

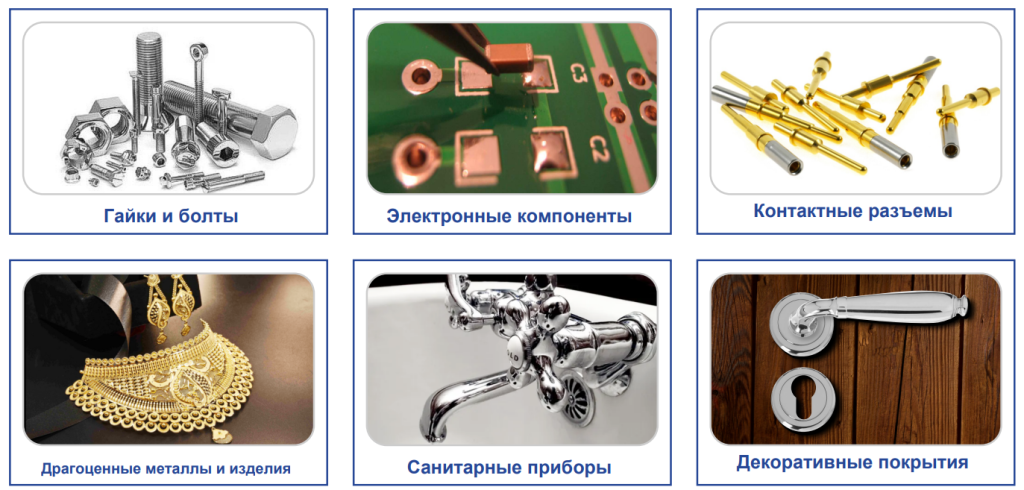

Другие типовые применения:
Компания Aczet (Aczet, Индия) – лидер в области производства микрорентгенофлуоресцентных спектрометров. Компания была создана в 1986 году в городе Мумбаи под названием CITIZON и начинала свою работу в сотрудничестве с немецкими специалистами, которые оказывали содействие в запуске производства оборудования. Традиционно в Индии очень высокий спрос на системы микроанализа для контроля пробы золота и драгоценных металлов, а анализаторы фирмы Aczet зарекомендовали себя в качестве надежных и точных приборов не только в Индии, но и в 30 странах мира, где осуществляется их постоянная продажа и сервисная поддержка. Все системы микроанализа решают практически одинаковый круг задач по измерению толщин покрытий, определению химического состава золота в слитках, ювелирных изделиях, различных драгоценных металлах, некоторые модели имеют камеры увеличенного размера и дополнительные опции, которые позволяют быстро и удобно измерять толщины металлических покрытий и их химический состав.
