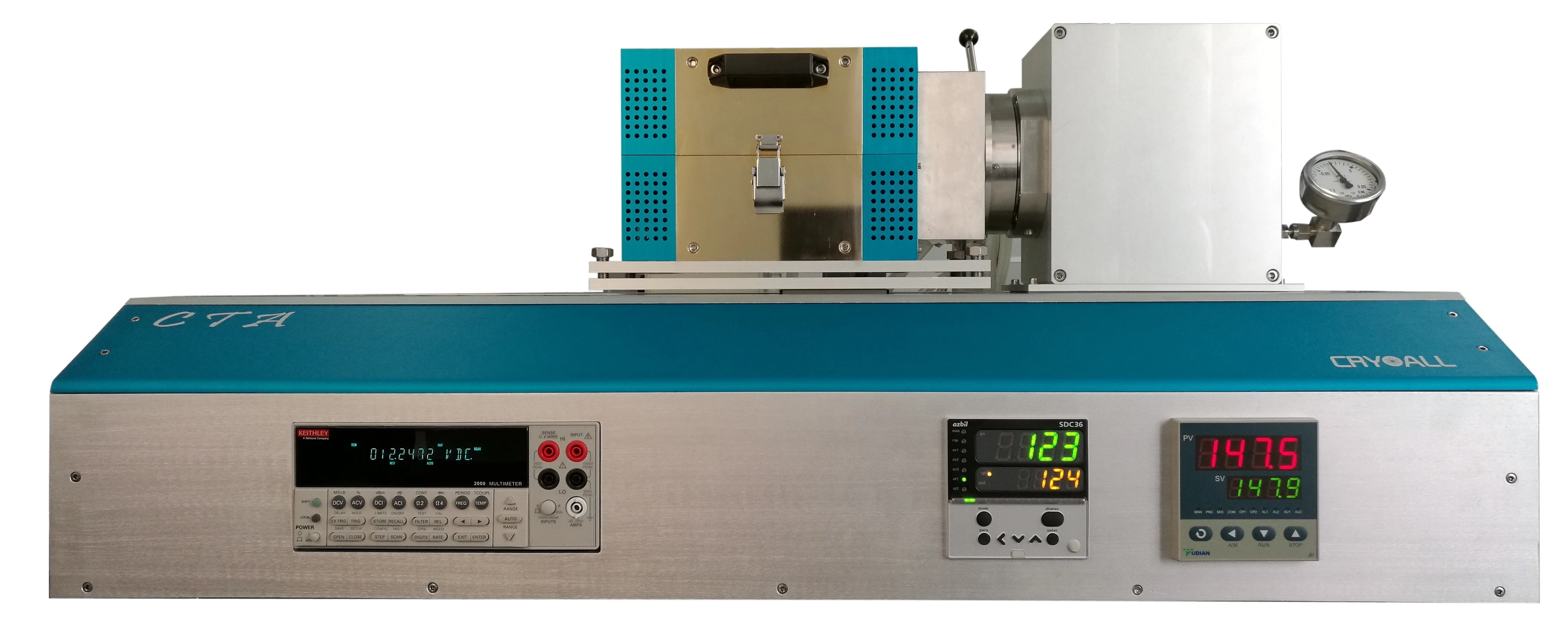

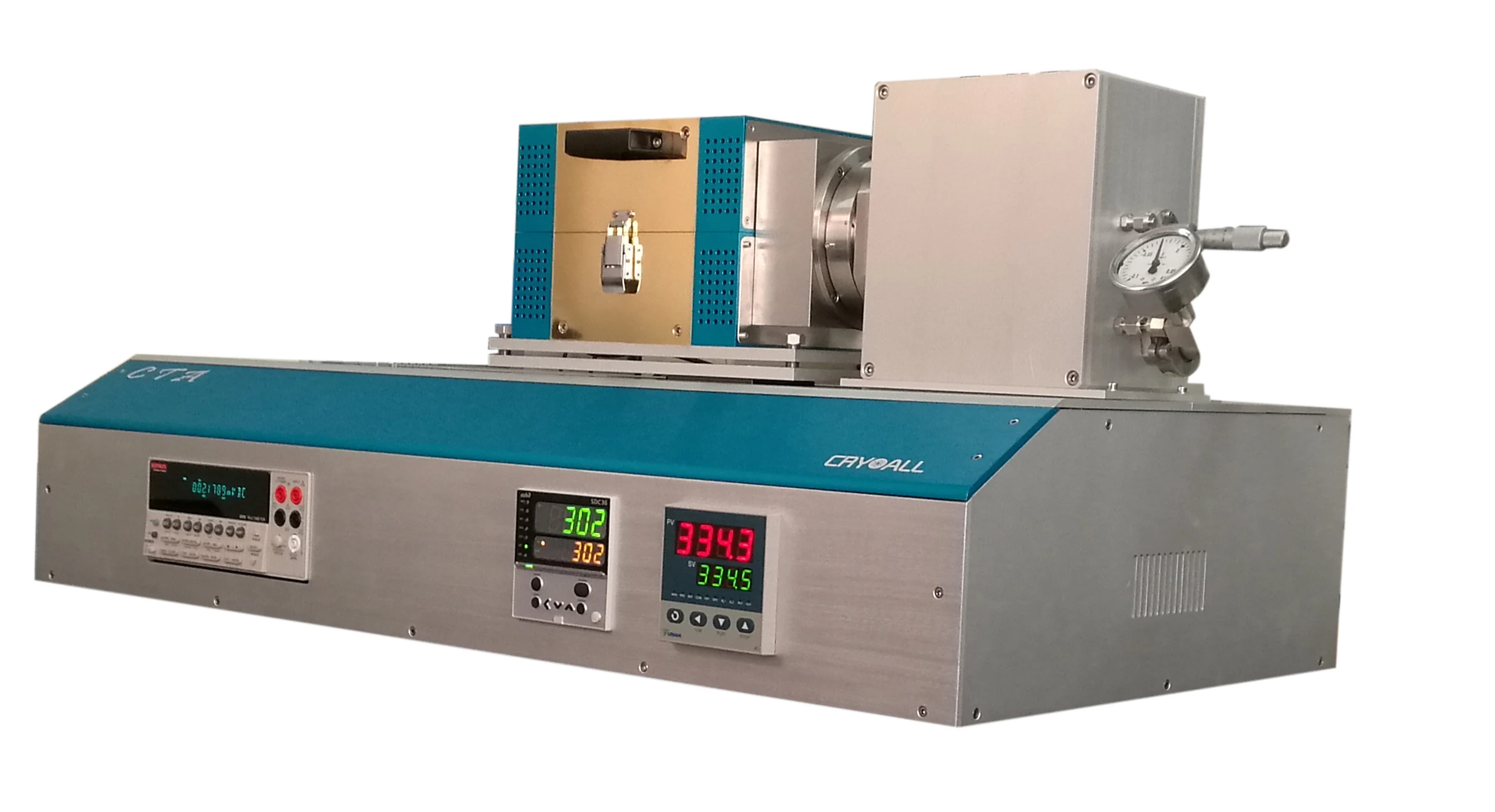

Анализатор удельного сопротивления и коэффициента Зеебека CTA-3

Анализаторы CTA-3 являются аналогами приборов Netzsch NBA Nemesis, Linseis LSR-3 и Advance Riko ZEM-3, и предназначены для определения коэффициента Зеебека (термо-ЭДС) и удельного сопротивления твердых образцов и тонких пленок при нагревании (до 1 150 °С) и в криогенных условиях (охлаждение до –100 °С). Данные приборы позволяют проводить измерения, как инертной, так и в окислительной и восстановительной среде, а также в вакууме. В анализаторах CTA-3 используется дифференциальный метод постоянного тока для измерения коэффициента Зеебека и четырехконтактная схема измерения удельного сопротивления. Образец помещается вертикально между двумя электродами, на которые подается постоянный ток. Пара сенсоров для измерения напряжения, в качестве которых выступают термопары, приводятся в контакт с образцом. Образец нагревается или охлаждается в печи до заданной температуры, затем производится измерение напряжения. На основании этих данных рассчитывается удельное сопротивление. Для определения коэффициента Зеебека нижний электрод нагревается с помощью отдельного нагревателя, тем самым создавая температурный градиент в образце, регистрируемый двумя термопарами. Коэффициент Зеебека рассчитывается по данным о разнице температур и напряжении межу термопарами. Помимо стандартных держателей для анализа призматических и цилиндрических образцов анализаторы CTA-3 комплектуются приставкой CTA-tff для анализа пленок толщиной до 1.8 мм и диаметром до 25 мм. Для оценки плотности контакта термопар с образцом и измерения расстояния между ними может использоваться система видеорегистрации VRA на базе CCD-камеры высокого разрешения, изображения и результаты с которой автоматически переносятся в программное обеспечение анализаторов CTA-3. Приборы CTA-3 могут опционально комплектоваться модулем анализа сопротивления в режиме сканирования по температуре.

Основные преимущества:

• одновременно измерение коэффициента Зеебека и удельного сопротивления;
• анализ как при низких (от –100 °С), так и при высоких температурах (до 1150 °С);
• широкий диапазон измерений (от 0.1 мкОм до 2.5 кОм для удельного сопротивления и от 0,5 мкВ/К до 25 В/К для коэффициента Зеебека);
• возможность выбора между платиновыми и никелевыми электродами;
• анализ цилиндрических и призматических образцов разного размера, а также образцов тонких пленок;
• опциональная система видеорегистрации для оценки плотности контакта термопар с образцов и измерения расстояния между ними;
• модуль анализа сопротивления в режиме сканирования по температуре (опция).
