Рентгеновская рефлектометрия

Рентгеновская рефлектометрия — это мощный аналитический метод, используемый для исследования тонких плёнок и многослойных структур на наноуровне. Этот метод основан на явлении отражения рентгеновских лучей от границ раздела сред с разной электронной плотностью. Благодаря своей высокой точности и неразрушающему характеру, рентгеновская рефлектометрия нашла широкое применение в материаловедении, физике полупроводников, биологии и других научных дисциплинах.

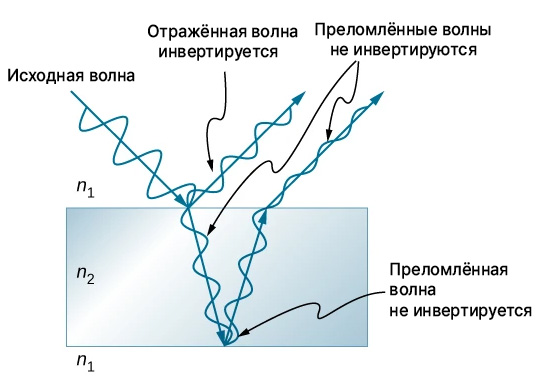

Схема отражения от тонкой пленки

Основы метода

Рентгеновская рефлектометрия основана на законе Брэгга, который описывает условия интерференции рентгеновских лучей, отражающихся от параллельных атомных плоскостей. Когда рентгеновский луч падает на поверхность образца под малым углом, часть излучения отражается, а часть проникает вглубь материала. На границах раздела сред с разной электронной плотностью происходит отражение и преломление лучей. Интерференция отражённых лучей создаёт характерную картину, которая зависит от толщины слоёв, их плотности и шероховатости поверхности.

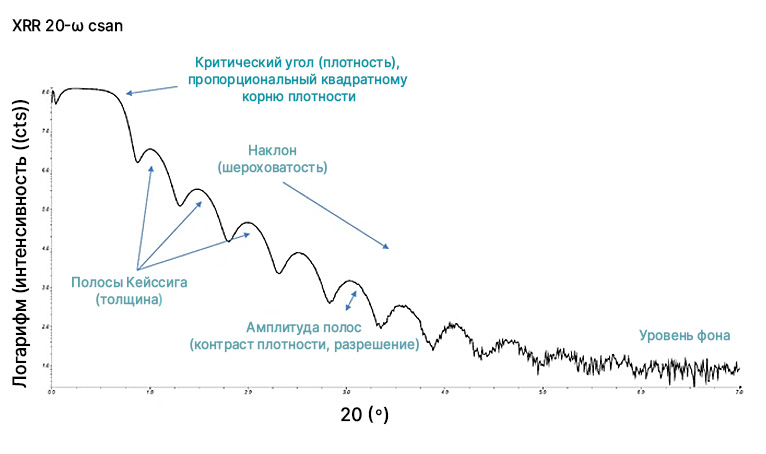

Пример типичного графика

Применение

Рентгеновская рефлектометрия применяется при следующих задачах:

Преимущества и ограничения

Основное преимущество рентгеновской рефлектометрии — её высокая точность и возможность неразрушающего анализа. Однако метод требует сложного оборудования и специализированного программного обеспечения для обработки данных. Кроме того, он чувствителен к шероховатости поверхности и требует тщательной подготовки образцов.

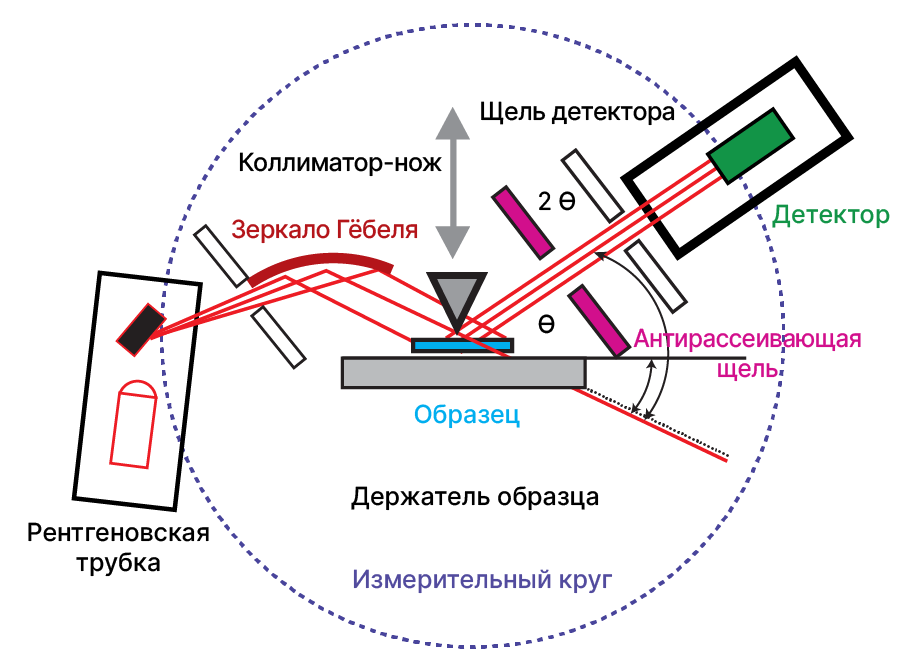

Схема эксперимента
