Измерение твердости тонких покрытий: микроиндентирования по Виккерсу и Кнупу
Ограничения метода Виккерса и преимущества метода Кнупа
Метод Виккерса сталкивается с жесткими ограничениями по нормам ГОСТ ISO 6507-1-2007. Толщина покрытия или образца обязана превышать 1,5-кратную среднюю длину диагонали отпечатка. Кроме того, расстояние от центра отпечатка до края должно составлять минимум 2,5 диагоналей для сталей и медных сплавов или 3 диагонали для легких металлов вроде свинца и олова. Эти правила часто делают метод HV неприменимым для тонких слоев, где размер отпечатка сопоставим с толщиной образца.
В таких сценариях метод Кнупа предлагает ключевые улучшения:

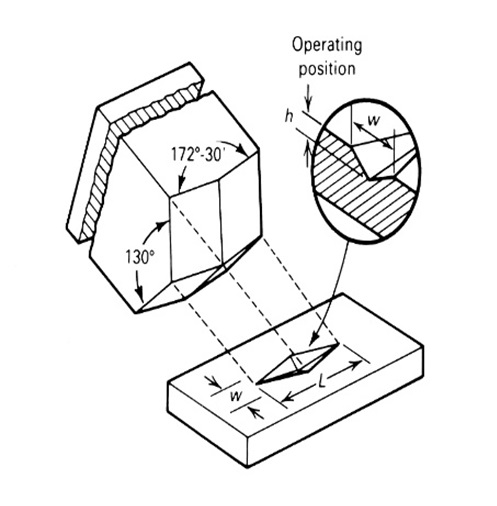

- Удлиненная форма индентора (углы 172°30′ и 130°) формирует ромбовидный отпечаток с длинной диагональю, минимизируя нагрузку и повышая точность.

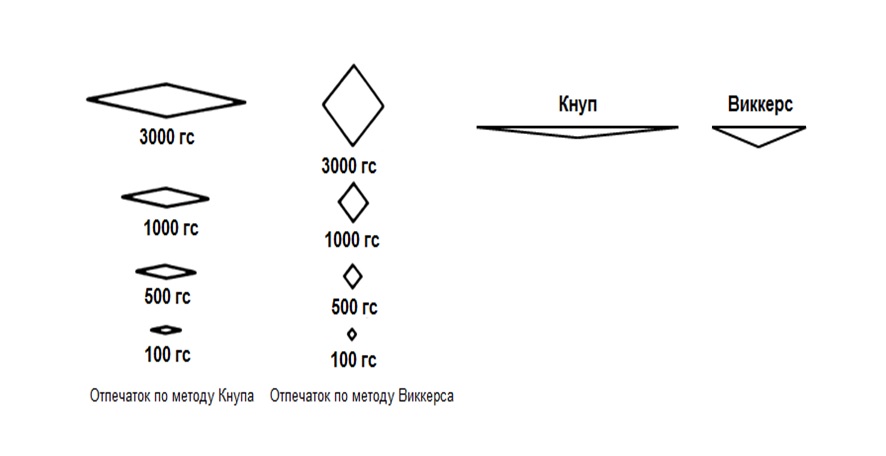

- Меньшая глубина внедрения — около 1/30 длины диагонали против 1/7 у Виккерса, что снижает влияние на подложку.
- Оптическая точность: удлиненный отпечаток позволяет работать при меньшем увеличении, уменьшая ошибки фокусировки.
Это обеспечивает размещение отпечатка на покрытиях толщиной всего несколько микрон без нарушения стандартов.
Нормативная база и сходимость данных
Измерения в микро-диапазоне подчиняются ГОСТ 8.063-2012, регулирующему поверку средств для твердости металлов. Отсутствие утвержденных эталонных образцов по шкале Кнупа ограничивает ее применение справочно — для НИОКР, внутреннего контроля качества или научных публикаций. В официальных документах предпочтительны HV-данные.При этом значения HV и HK хорошо коррелируют в диапазоне нагрузок 0,01–1 кгс, позволяя взаимный пересчет. Важно избегать отпечатков с диагональю ниже 20 мкм из-за роста погрешности от оптического разрешения.
Выводы
Метод Кнупа превосходит Виккерса для тонких покрытий и малых образцов благодаря сниженной глубине проникновения, точности измерений и гибкости. Несмотря на справочный статус HK, его комбинация с HV расширяет возможности контроля в высокотехнологичных отраслях, обеспечивая надежные данные для разработки материалов.Записаться в демозал
