Двухконтурный кольцевой осветитель микроскопа DMSZ от компании Sunny Optical

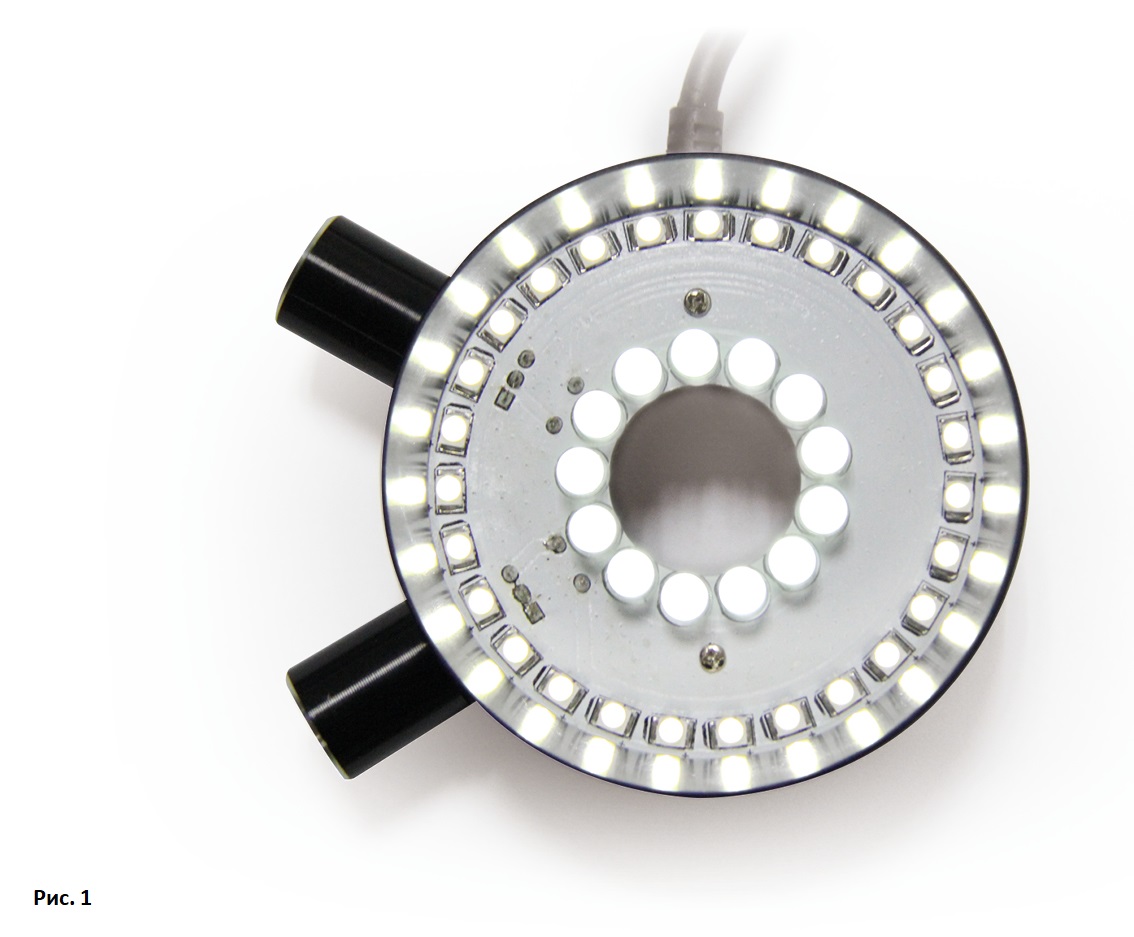

Цифровые микроскопы серии DMSZ могут быть оснащены не только классическим кольцевым осветителем, но и двухконтурным (рис.1). По своей сути данный кольцевой осветитель представляет собой сочетание двух кольцевых осветителей, контуры которых удалены от оптической оси на разные расстояния. Таким образом, от разных контуров мы получаем разный угол падения света, что позволяет нам изменять степень контраста различных элементов исследуемого образца. Данный эффект сопоставим с изменением угла наклона гибких световодов, используемых в классических стереомикроскопах. Однако является более удобным и быстрым способом изменения контраста, т.к. нам достаточно лишь использовать регулятор яркости того или иного контура осветителя.

Ниже приведены примеры использования двухконтурного осветителя:

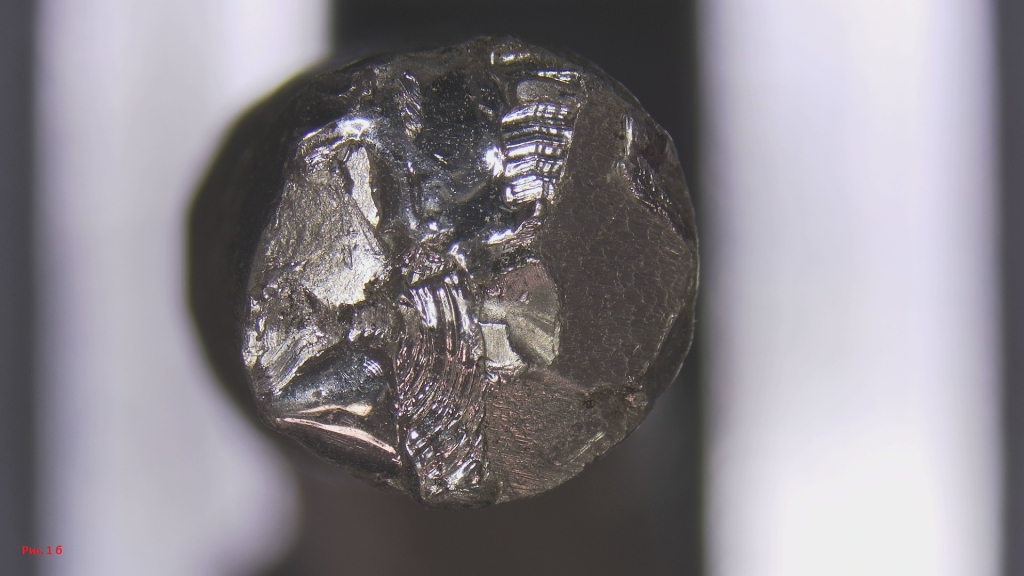

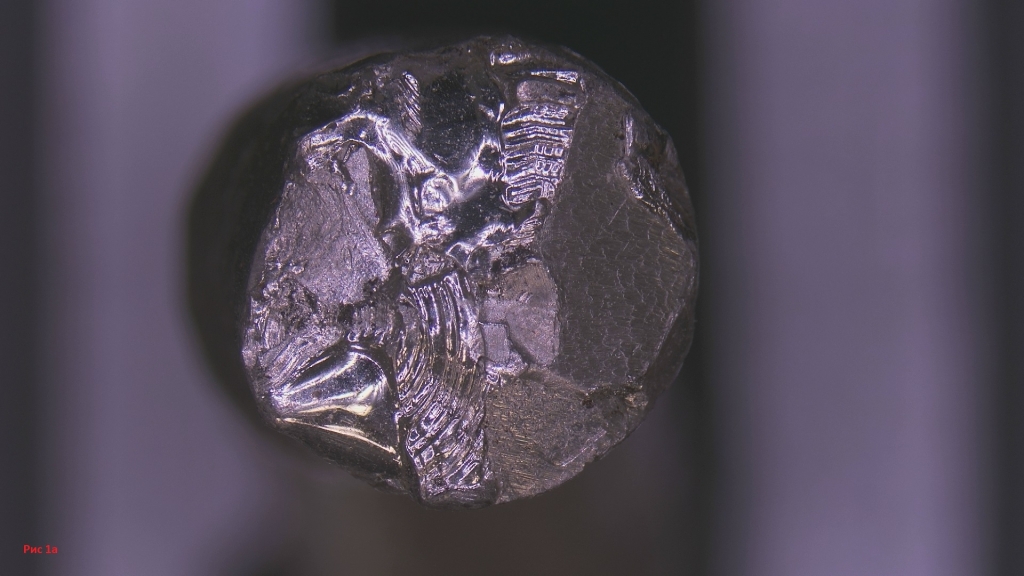

1) Излом прутка – рис.1а (внешний контур) и рис.1б (внутренний контур).

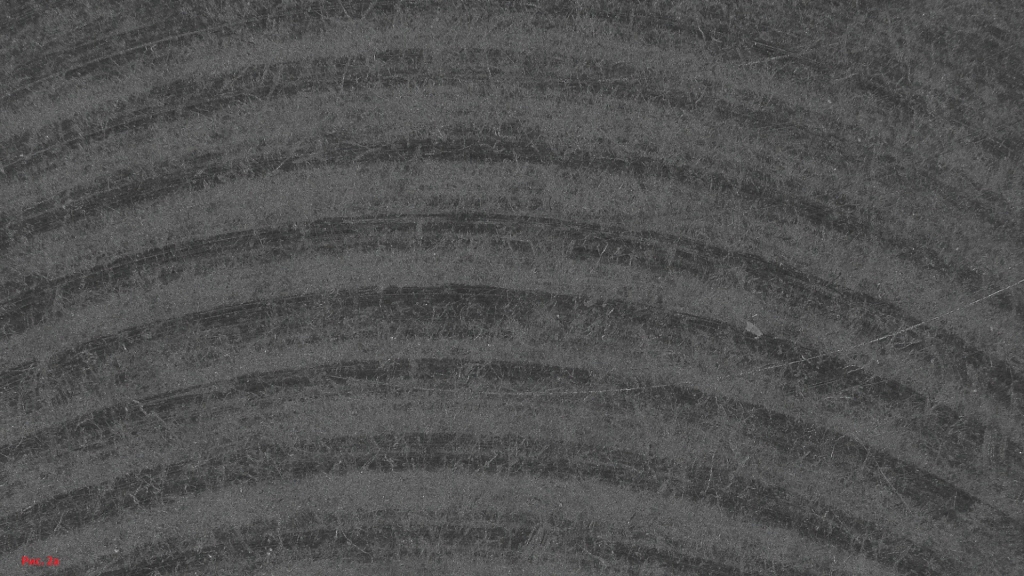

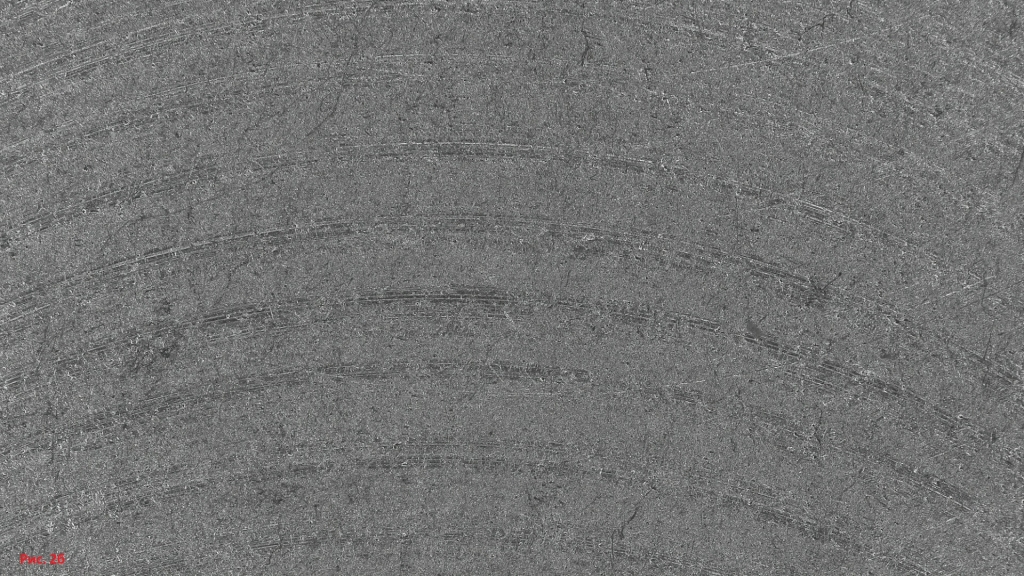

2) Металлическая пластина после мех. обработки - рис.2а (внешний контур) и рис.2б (внутренний контур).

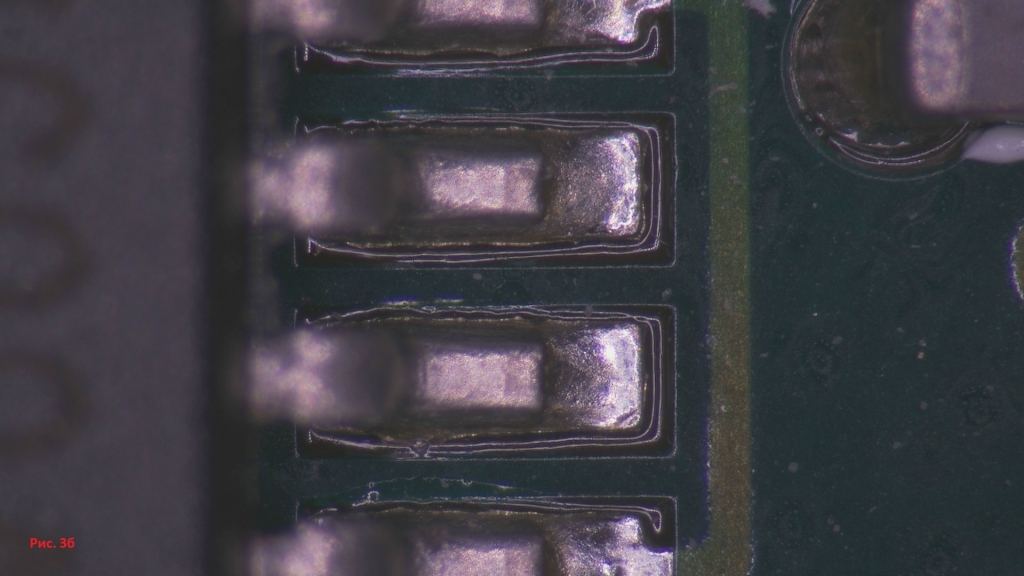

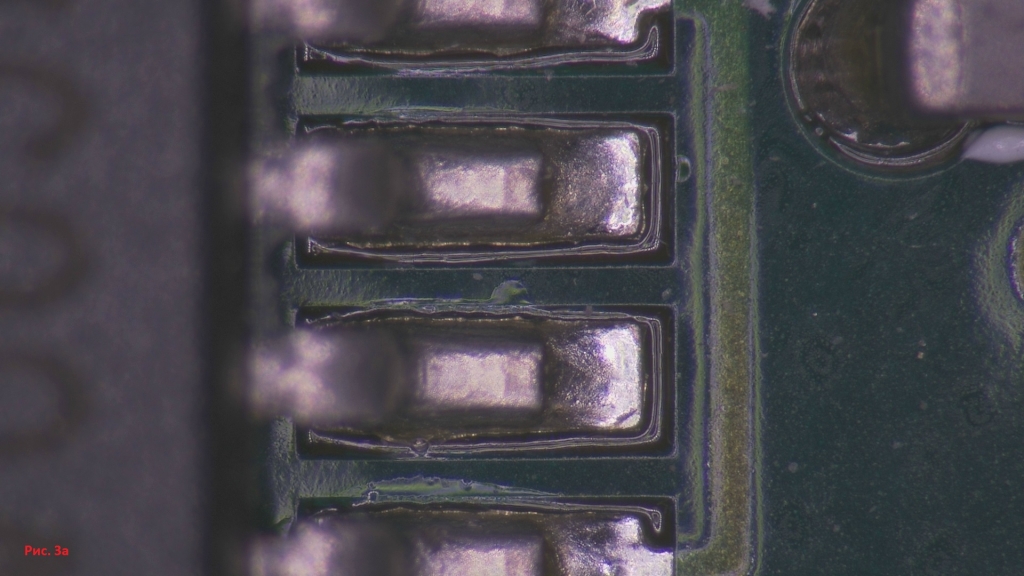

3) Печатная плата - рис.3а (внешний контур) и рис.3б (внутренний контур).
