Основные методы контроля железосодержащего концентрата на содержание форм оксидов железа (магнетита и гематита) — это измерение намагниченности, магнитная сепарация и рентгенофазовый анализ. Другие методы (химические, петрография, Мёссбауэровская спектроскопия, термомагнитометрия, и т.п.) требуют больше усилий, времени и более дорогие. Однако и магнитные методы потеряли свою привлекательность с развитием приборной базы, пробоподготовки и методов расшифровки результатов экспериментов. Рентгеновская дифракция теперь быстрая (от получаса), простая в обработке плюс не требует калибровки и разделения минералов, не разрушает образец. Кроме того, рентгенофазовый анализ дает уникальные преимущества:
1. Точность (предел обнаружения ~0.1-1%) с полнопрофильной расшифровкой.
2. Обнаруживает все примеси (SiO2, Al2O3) и полиморфы (маггемит, вюстит) руды.
3. Определяет степень помола и анизотропию кристаллитов.
4. Видит и позволяет оценить аморфную часть тонко вкрапленного гематита, распределение по размерам гранулометрического состава.
Компания Мелитэк предлагает TDM-20 как выгодное и устойчивое решение для нужд горнодобывающей отрасли. Этот прибор идеально подходит для широкого спектра работ в порошковой дифрактометрии, включая идентификацию и количественную оценку фаз, измерение характеристик элементарной ячейки, оценку микроразмеров кристаллитов и уровня их кристалличности — всё по минимальной цене.
TDM-20 оснащён вертикальным гониометром с фокусировкой Брэгга-Брентано, где проба фиксируется горизонтально, исключая любое высыпание. Рентгеновская трубка полного формата на мощности 600 Вт обеспечивает бесперебойную эксплуатацию. Высокопроизводительный многоканальный сенсор сокращает длительность измерений и выдаёт результаты исключительной точности. Интеграция через Ethernet даёт возможность управлять процессом и анализировать данные на любом подходящем ПК.

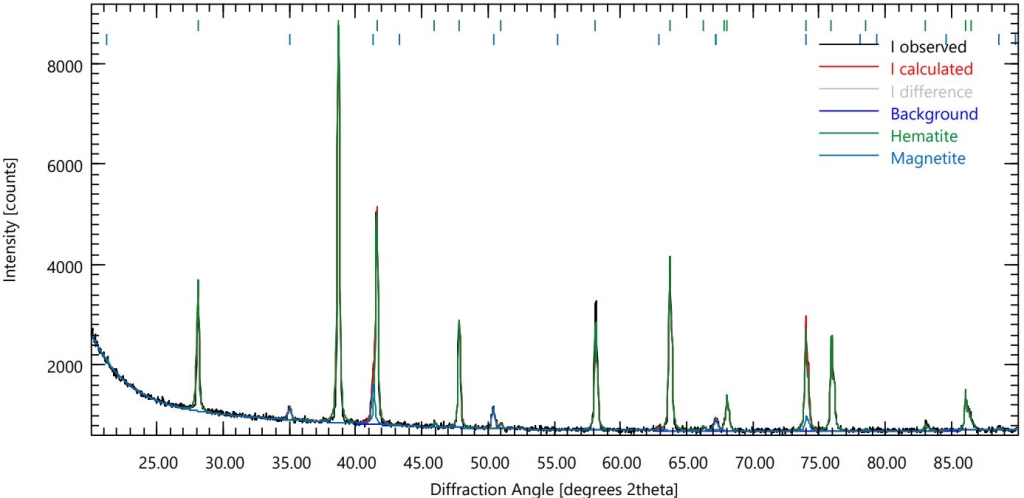

Ниже представлены дифрактограммы и результаты тестового измерения двух образцов железнорудного концентрата одного из наших заказчиков при использовании кобальтового излучения. Как видно из графика, для первого образца дифракционные пики хорошо разрешены и корректно описаны. По результатам фазового анализа в этом образце содержится около 92,5 % гематита и примерно 7,5 % магнетита по массе.

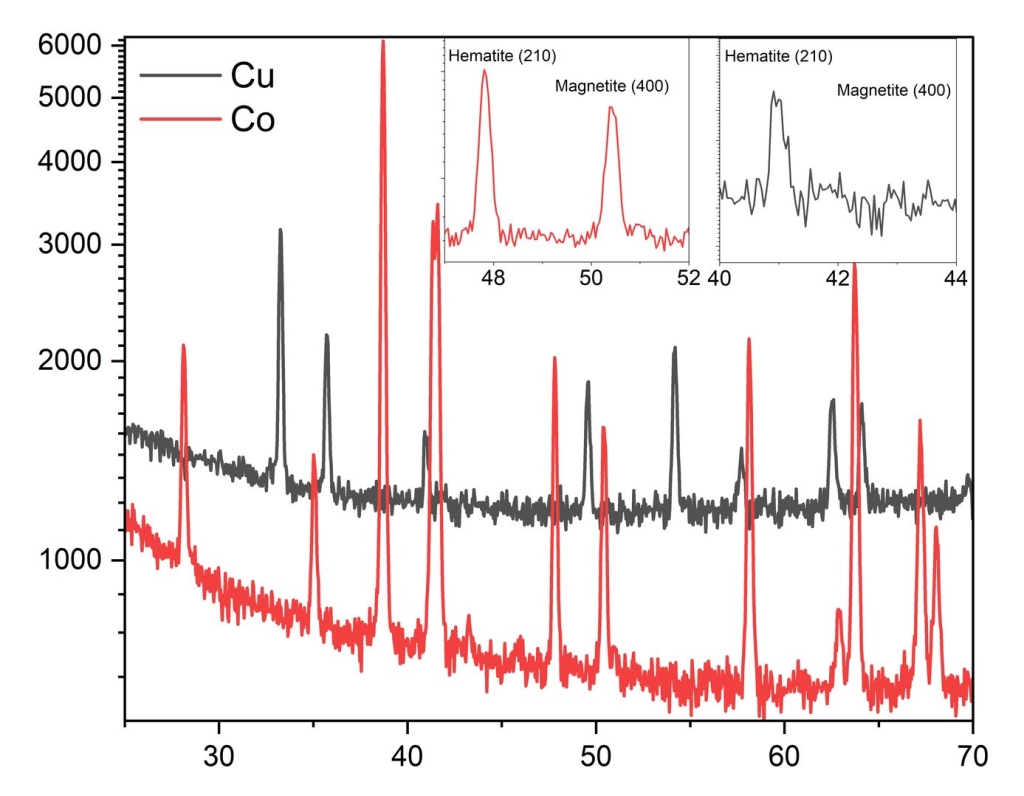

Для второго образца дополнительно приведена дифрактограмма, снятая на медном аноде. На ней заметен высокий фон, характерный для медного излучения, в котором практически «тонут» пики магнетита. В то же время при кобальтовом излучении видны чётко разрешённые отражения магнетита и гематита, даже при быстром сканировании за 20 минут. В этом образце, согласно данным анализа, содержится около 74,8 % гематита и 25,2 % магнетита по массе.
Исходя из этих результатов, для работы с железосодержащими образцами рекомендуется использовать кобальтовую рентгеновскую трубку либо SDD‐детектор. Такое сочетание оборудования и ПО обеспечивает заказчику стабильный инструмент для быстрого анализа, воспроизводимых результатов и унификации контроля качества как на производстве, так и в научных лабораториях.
Подробнее о дифрактометре TDM-20.
