Измерение толщины покрытий электронных плат с помощью спектрометра Axiom от компании Aczet

Печатные платы широко используются во многих отраслях промышленности и технологий, что обусловливает постоянный рост спроса на них. Они представляют собой пластины или панели, на которых нанесены один или два проводящих рисунка, расположенных на поверхности диэлектрического основания. В некоторых случаях печатная плата может включать систему проводящих элементов, расположенных как на поверхности, так и внутри объема материала, соединённых между собой в соответствии с электрической схемой. Такой подход позволяет создавать более сложные и компактные электронные устройства, обеспечивая надежное соединение компонентов и эффективное использование пространства.

Печатные платы изготавливаются из стеклотекстолита, керамических, фторопластовых пластин и других материалов, учитывающие методики и технологии изготовления. Чаще всего платы делают из стеклотекстолита FR-4, который может иметь разную толщину диэлектрика и металлической фольги.

Для контроля качества и толщины покрытий печатных плат используется метод микрорентгенофлуоресцентного анализа (микро-РФА). Данный метод является неразрушающим и не требует подготовки образцов для анализа.

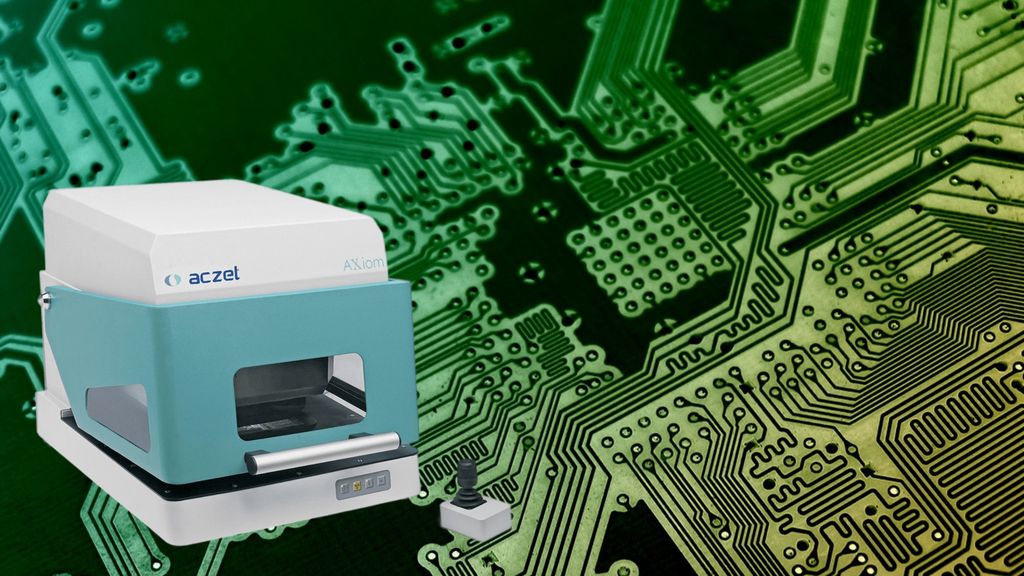

В спектрометре Axiom от компании Aczet блок источника и детектора рентгеновского излучения расположены в верхней камере прибора с моторизованным перемещением по оси Z, что обеспечивает простоту измерения. А увеличенная камера спектрометра и корпус с вырезами по бокам и впереди крышки дает возможность установки деталей с габаритами, превышающими размер корпуса. Микроанализатор оснащен встроенным видеомикроскопом для отображения поверхности образца с увеличением 20 крат.
