Физические основы работы силовых индукторов
Принцип работы силовых индукторов основан на законе электромагнитной индукции Фарадея, в основе которого лежит взаимное преобразование электрической и магнитной энергии.
Функциональное назначение и применение
Их функция заключается в накоплении энергии магнитного поля и обеспечении фильтрации, накопления энергии, токовых дросселирования, резонанса и других целей. Силовые индукторы осуществляют взаимное преобразование электрической и магнитной энергии посредством электромагнитной индукции и используют самоиндукцию для предотвращения изменений тока, тем самым обеспечивая проводимость постоянного тока, блокировку переменного тока, накопление энергии, фильтрацию и другие функции в цепях.
Области применения в современной электронике
Широко используются в бытовой электронике (управление питанием смартфонов и планшетов), промышленном оборудовании (модули питания плат управления), автомобильной электронике (бортовые системы питания), устройствах связи (обработка сигналов маршрутизаторов) и других областях, играя ключевую роль в таких схемах, как DC-DC-преобразование, фильтрация помех в источниках питания и выбор резонансной частоты сигнала.
Подготовка образцов для анализа силовых индукторов
Компания Trojan разработала специальную методику подготовки образцов, которая позволяет выявить причины отказов силовых индукторов. Использование современного оборудования Trojan гарантирует точность и надежность полученных результатов.

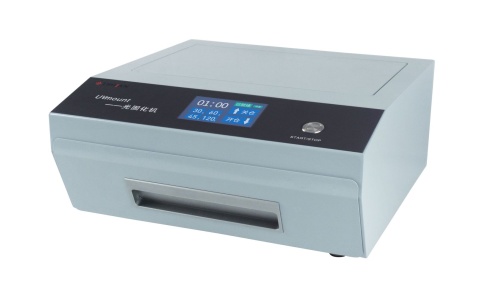

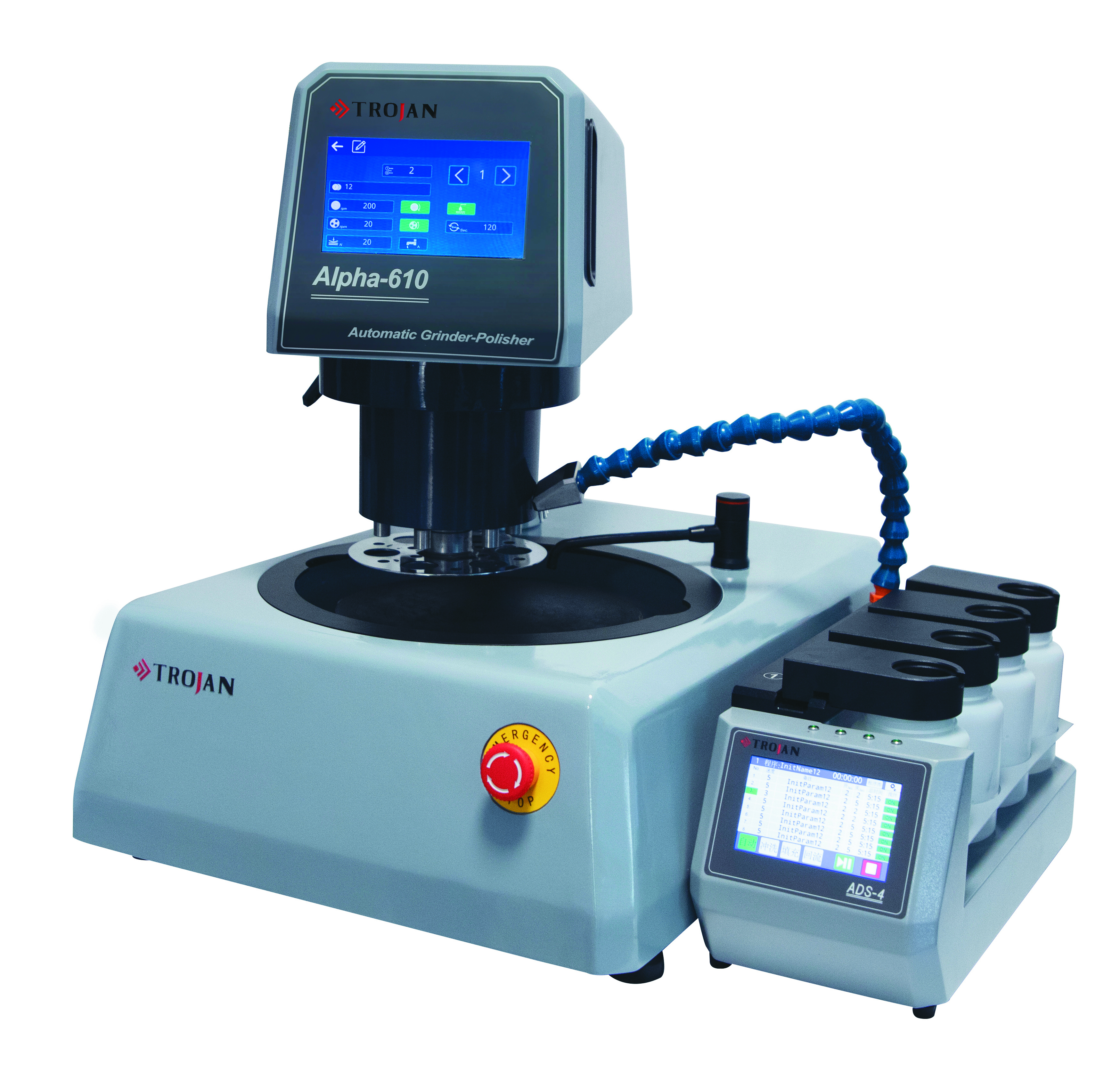

Процесс механической обработки поверхности осуществляется на автоматическом двухдисковом станке Alpha-610 и включает три последовательных этапа:
Этап 1: Грубая шлифовка
Образцы последовательно обрабатываются наждачной бумагой с карбидом кремния различной степени зернистости — P800, P1200, P2000 и P4000. Это позволяет постепенно выравнивать поверхность и удалять дефекты.
Этап 2: Алмазная полировка
На втором этапе используется полировальный диск SC-JP с суспензией на основе поликристаллического алмаза размером 3 мкм. Эта стадия обеспечивает достижение высокой степени гладкости поверхности.
Этап 3: Финишная обработка
Завершающий этап включает химико-механическую полировку с использованием диска ZN-ZP и кремниевой суспензии SO-A439 (размер абразивных частиц 50 нм). Это обеспечивает получение идеально отполированной поверхности, готовой к микроскопическому анализу.

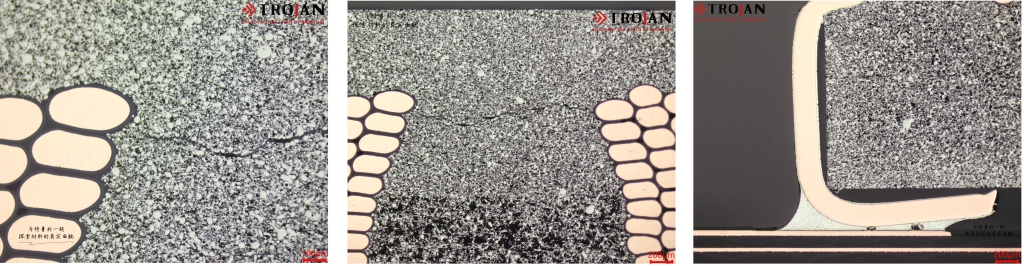

Полученная микроструктура представлена на фотографиях.
