Оборудование и методика высокочастотных испытаний

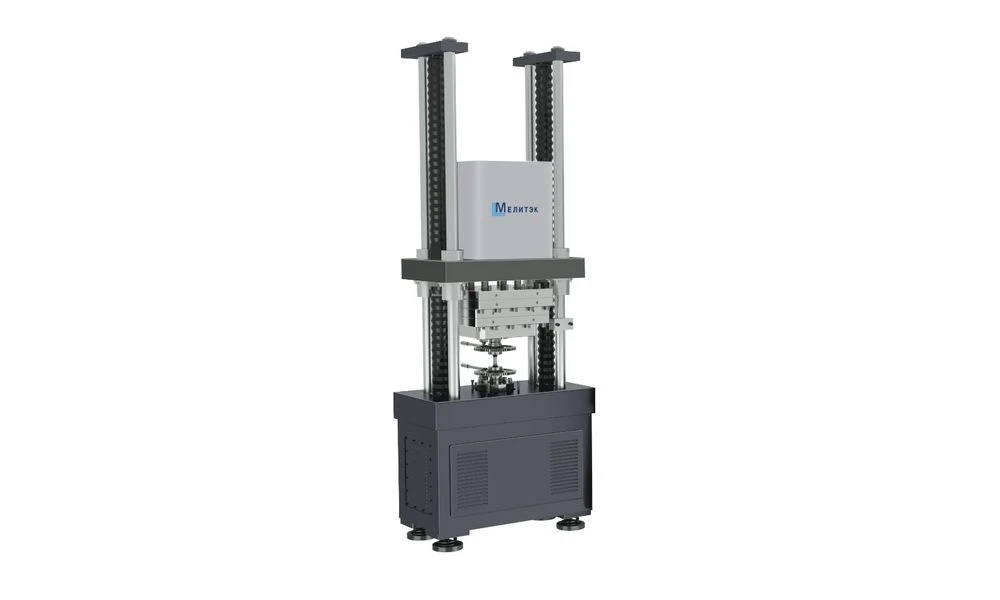

Для испытаний зубчатых колес на усталость успешно применяют установки серии МРМ. Линейка оборудования (20–500 кН и выше) позволяет работать с образцами любых размеров. Ключевая задача тестов — анализ контактной прочности зубьев. Благодаря частотам 35–150 Гц длительные испытания проходят быстрее. О зарождении дефектов и трещин судят по характерному падению частоты колебаний в ходе нагрузки.
Процесс определения изгибной выносливости и критерии оценки
Тестирование на изгибную усталость ведут путем нагружения зубьев через спрофилированные тяги, гарантирующие нормальное приложение силы. Определяется предельное напряжение без разрушения на базе 2–10 млн циклов. Если при нагрузке выше расчетной колесо отработало ресурс без деформаций и поломок, испытание пройдено. Изделия с трещинами или выкрашиванием после завершения цикла считаются браком и отбраковываются.
Подробнее о магнитно-резонансных машинах.
