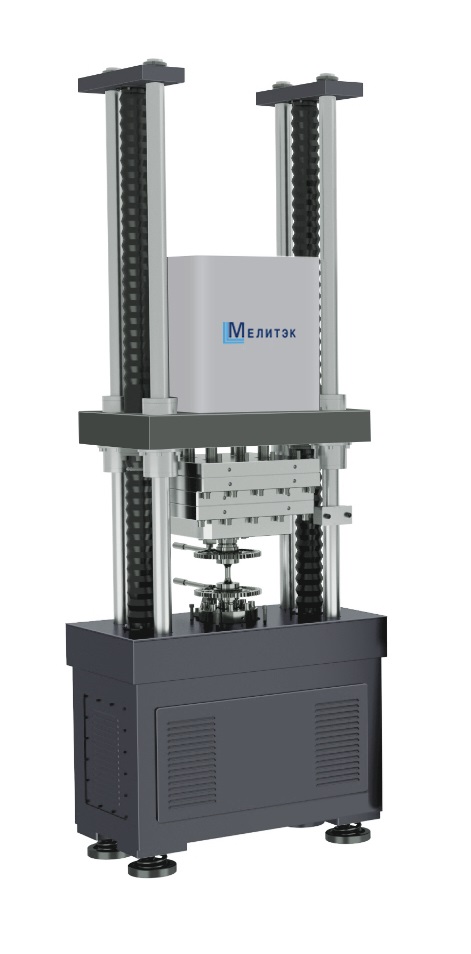

Рис. 1 Машина МРМ
Резонансные машины серии МРМ могут эффективно применяться для усталостных высокочастотных испытаний зубчатых колес. В зависимости от размеров колес, доступны различные решения на базе резонансных машин серии МРМ с номинальной нагрузкой от 20 до 500 кН и выше при специальном исполнении. В основе испытания лежит метод исследования контактной усталостной прочности зубьев. Частота нагружения, как правило, находится в диапазоне от 35 до 150 Гц, что позволяет выполнять длительные испытания за сокращенное время. Образование трещины в процессе циклического нагружения выявляется по падению частоты испытания.

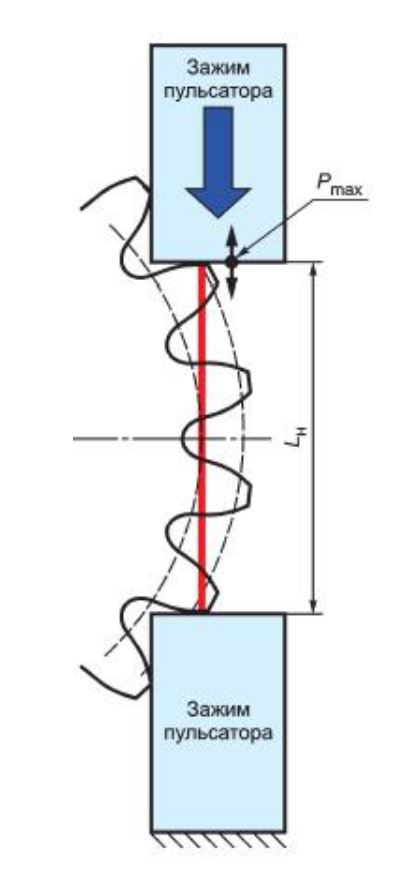

Рис.2 Схема нагружения зубьев колеса
Испытания по определению изгибной усталостной прочности проводят на зубчатом колесе путем нагружения пары зубьев. Машины комплектуются нажимными тягами, соответствующими профилю зубьев, тем самым обеспечивая корректное приложение нагрузки по нормали к поверхности зуба. При испытаниях определяют максимальное напряжение, при котором не происходит излома за время прохождения базы испытаний. База испытаний для определения усталостной прочности составляет от 2 до 10 миллионов циклов. Зубчатые колеса, прошедшие контрольное число циклов без разрушения и пластических деформаций при нагрузке, превышающей максимальную расчетную нагрузку, считают выдержавшими испытания. Зубчатые колеса, прошедшие контрольное число циклов, но имеющие трещины либо выкрашивания, отбраковываются.

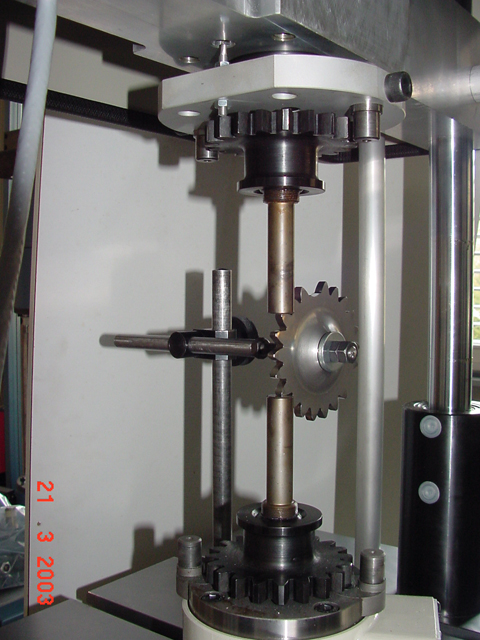

Рис. 3 Испытание зубчатого колеса
