Автоматизированные оффлайн-системы рентгеновского томографического контроля: разработки компании Sanying

Современные технологии неразрушающего контроля на основе компьютерной рентгеновской томографии (КТ) развиваются в нескольких ключевых направлениях: повышение точности анализа, расширение спектра исследуемых материалов, снижение трудоёмкости процессов, увеличение скорости сканирования и минимизация субъективного влияния оператора. Реализация этих задач достигается за счёт внедрения автоматизации, которая может быть организована как в онлайн-режиме (интеграция КТ-систем в производственные линии), так и в оффлайн-формате (автономные комплексы, независимые от основного производства).

Оффлайн-системы автоматизированного контроля позволяют оптимизировать процесс за счёт выполнения функций, традиционно возлагаемых на оператора: механическое позиционирование объекта, настройка параметров сканирования, обработка данных. Это обеспечивает повышенную точность измерений и сокращение времени, затрачиваемого на анализ единицы продукции.

Пример практического применения: контроль электродов плоских литьевых батарей

Для объектов с локализованными зонами интереса (например, электроды батарей, требующие высокого разрешения на противоположных участках) полномасштабное сканирование всего изделия неэффективно. В таких случаях целесообразно использовать селективный подход, при котором анализ фокусируется только на критических областях.

Разработанная компанией Sanying оффлайн-система демонстрирует следующий алгоритм работы:

1. Автоматический захват объекта — специализированный манипулятор фиксирует батарею.
2. Точное позиционирование — зоны интереса перемещаются в фокусную область томографа с заданным увеличением.
3. Последовательное сканирование — после анализа первой зоны объект разворачивается для доступа ко второй области.
4. Параллельная обработка данных — реконструкция и анализ первой зоны выполняются во время сканирования второй, что сокращает общее время контроля и повышает достоверность результатов.

Данная технология демонстрирует потенциал оффлайн-автоматизации для задач, требующих гибкости, высокой производительности и минимизации человеческого фактора. Внедрение таких решений актуально в отраслях, где критичны скорость, точность и воспроизводимость исследований — от энергетики до аэрокосмической промышленности.

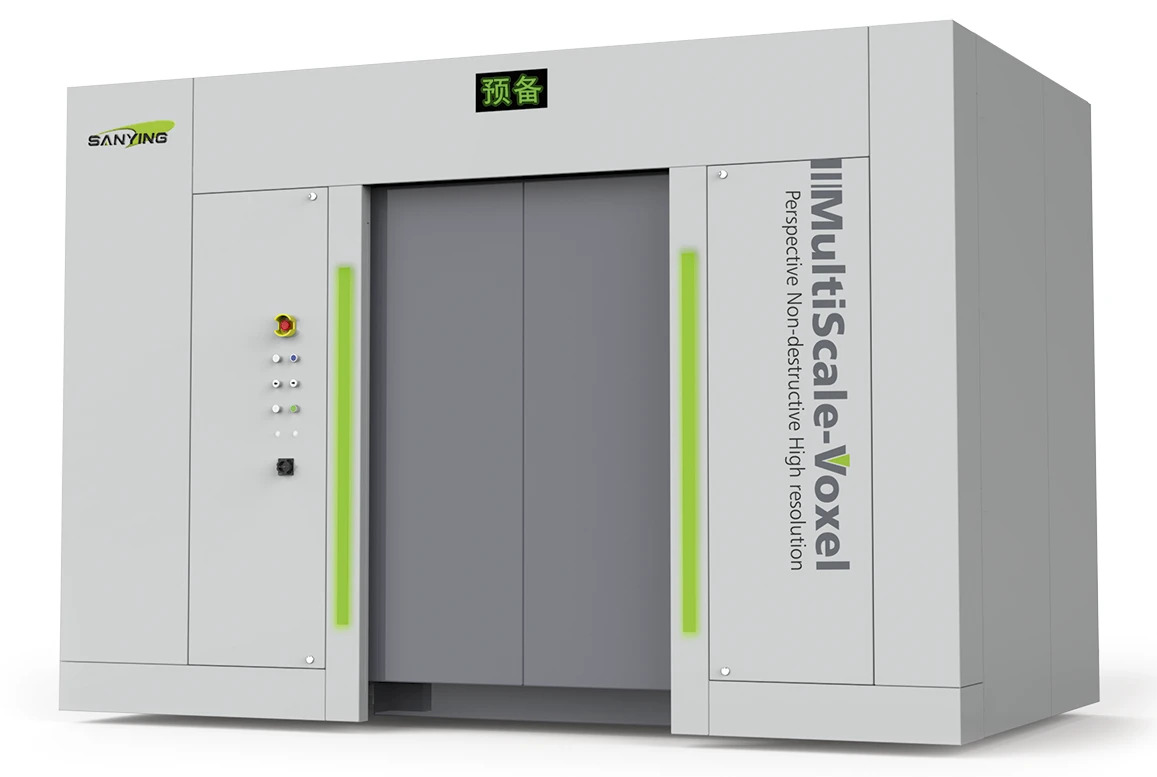

Подробнее о томографах Sanying.
