Использование томографии в качестве метода неразрушающего контроля на производственной линии предъявляет исключительные требования к производительности систем. Ключевым препятствием на пути к ее повышению является фундаментальный компромисс между мощностью и качеством изображения. Для сокращения времени экспозиции необходим мощный поток рентгеновского излучения, однако его потенциал ограничен физикой рентгеновских трубок. Традиционные трубки с твердотельным анодом упираются в предел термической прочности материала мишени. Для предотвращения разрушения анод должен оставаться значительно ниже температуры плавления, что жестко лимитирует общую мощность установки. Хотя трубки с вращающимся анодом позволяют распределить тепловую нагрузку, они не способны обеспечить одновременно высокую мощность и стабильное микрофокусное пятно, необходимое для детальной томографии. Таким образом, производитель вынужден выбирать между скоростью сканирования и разрешающей способностью.
Прорывная технология жидкометаллического анода: симбиоз мощности и микрофокуса
Разрешить это противоречие позволяет инновационная технология жидкометаллического анода, реализованная в системах Melytec CT. Ее принципиальное отличие заключается в снятии основного ограничения — необходимости охлаждать мишень. Поскольку материал анода изначально находится в расплавленном состоянии и постоянно регенерируется, а система циркуляции обеспечивает подачу свежего металла со скоростью до 100 м/с, достигается беспрецедентная эффективность отвода тепла. Это позволяет работать с экстремальной плотностью электронного пучка, недостижимой для твердотельных мишеней. Благодаря непрерывно обновляемой гладкой поверхности жидкого анода, усовершенствованной электромагнитной фокусировке и высокояркому катоду, технология обеспечивает исключительное качество фокусного пятна. На практике это означает, что трубка с жидкометаллическим анодом мощностью 1000 Вт формирует пятно размером около 30 мкм, в то время как классическая микрофокусная трубка схожего размера обладает мощностью не более 40 Вт. Данное сочетание открывает возможность для высокоскоростного промышленного контроля с микрофокусным качеством.

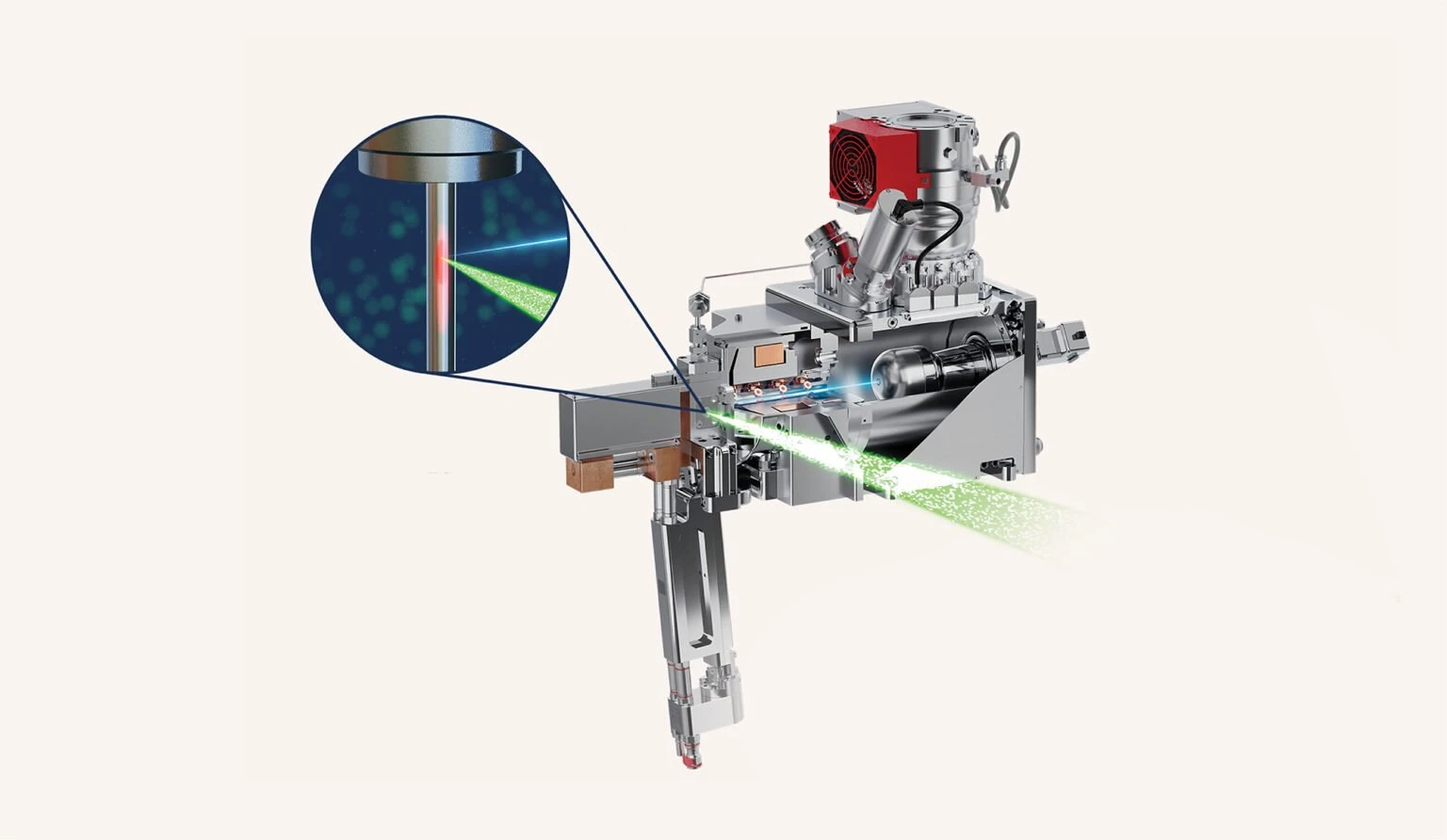

Трубка с жидким анодом

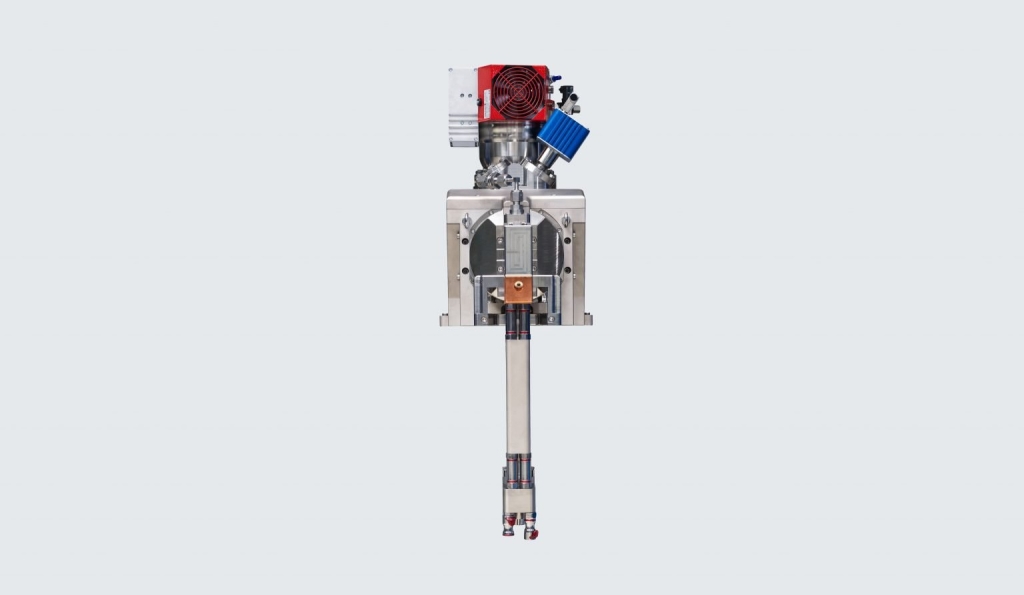

Трубка с жидким анодом вид спереди
CT изображение паянного соединения с разрешением 150нм
