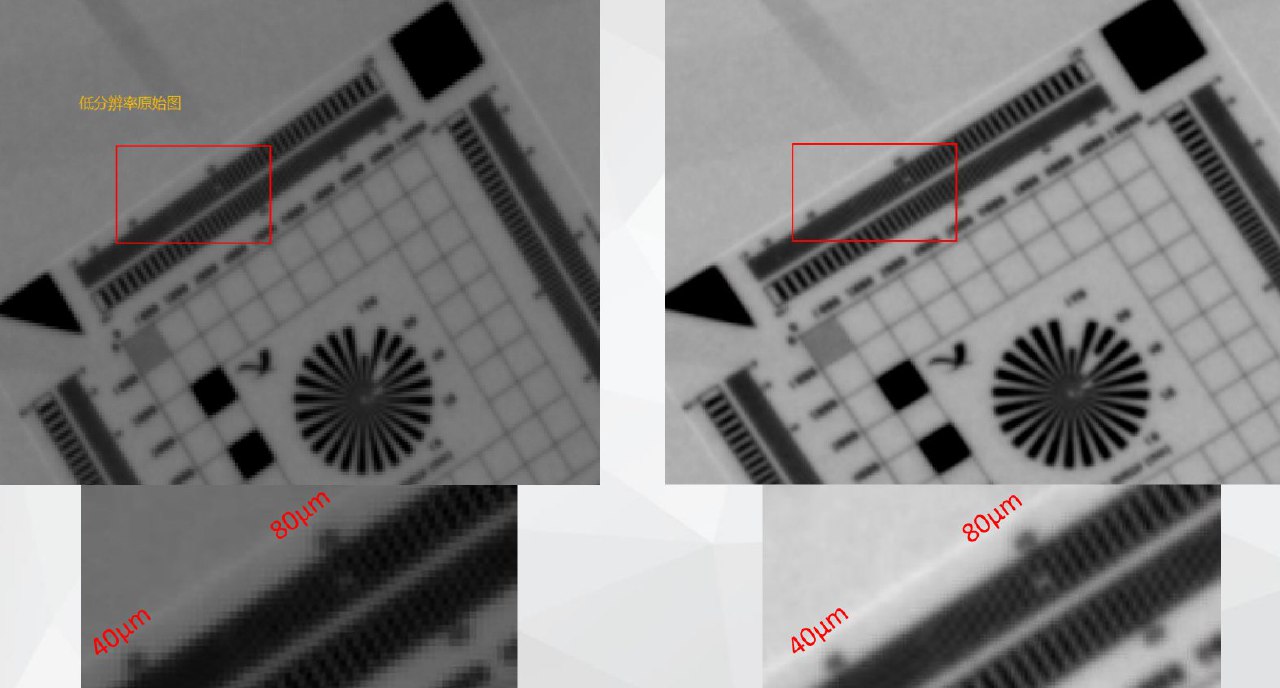

Разрешающая способность томографической системы, определяющая качество визуализации, фундаментально ограничена физическим размером пикселя детектора. Это технологическое ограничение не позволяет бесконечно увеличивать детализацию изображения, поскольку мелкие объекты, проецирующиеся в межпиксельное пространство, теряются или усредняются. Решением данной проблемы выступает программно-аппаратный метод субпиксельного сдвига. Его принцип основан на получении серии слегка смещенных на доли пикселя снимков одной и той же сцены. Каждый такой сдвиг обеспечивает новую пространственную выборку данных, проецируя ранее «невидимые» участки на соседние пиксели в разных кадрах. Последующая алгоритмическая сборка этих кадров в единое изображение позволяет восстановить детали, размер которых меньше физического пикселя детектора.
Практическая реализация и измеримый результат
На практике технология реализуется с помощью высокоточных манипуляторов, обеспечивающих минимальное смещение детектора, и специализированного программного обеспечения для интерполяции данных. Эффективность метода подтверждается испытаниями на эталонных миррах разрешения, где наблюдается повышение действительного разрешения более чем в полтора раза. На примерах контроля реальных объектов, таких как литиевые батареи, литые детали и керны, демонстрируется значительное улучшение детализации. Это позволяет выявлять дефекты и особенности структуры, которые остаются невидимыми при стандартном сканировании, что расширяет возможности неразрушающего контроля для решения сложных инженерных задач.

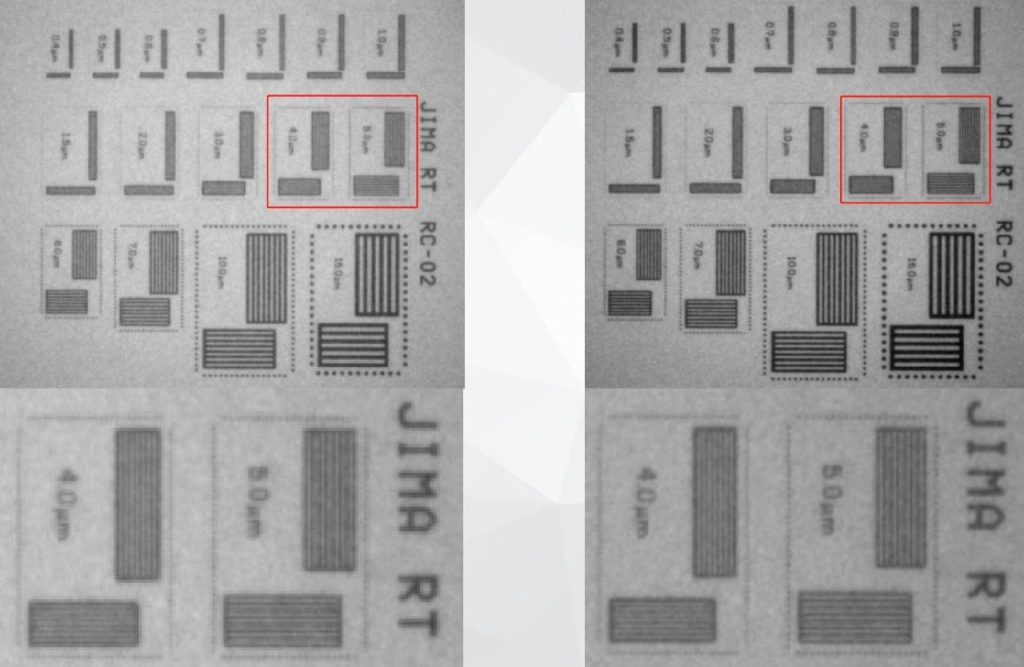

Демонстрация повышения разрешения за счет применения алгоритмов виртуального увеличения разрешения детектора 1

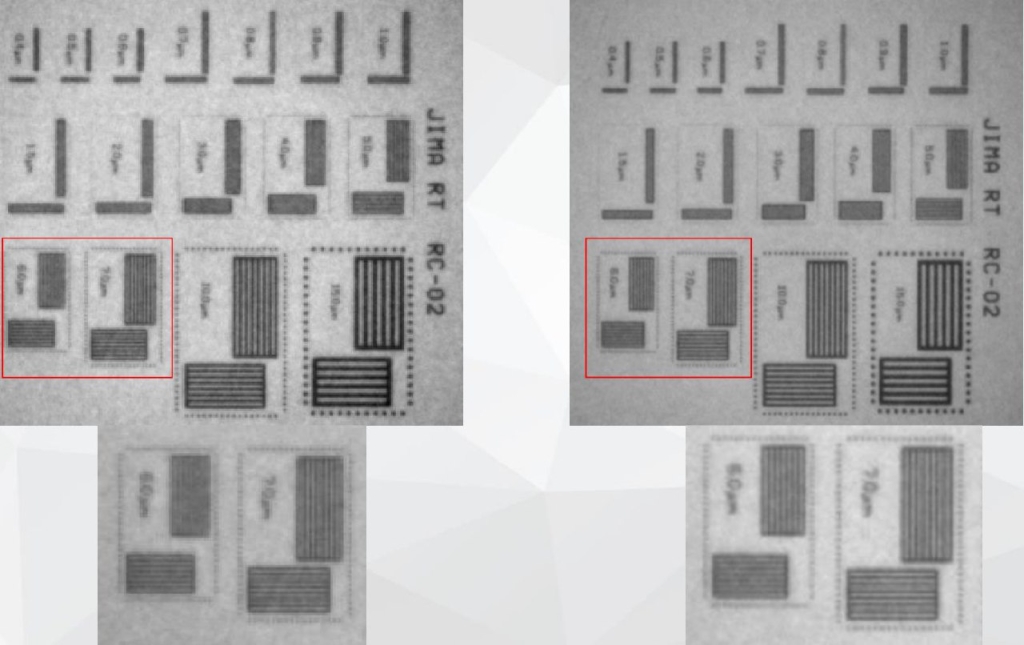

Демонстрация повышения разрешения за счет применения алгоритмов виртуального увеличения разрешения детектора 2
Виртуальное увеличение разрешения на объекте контроля типа литиевая батарея

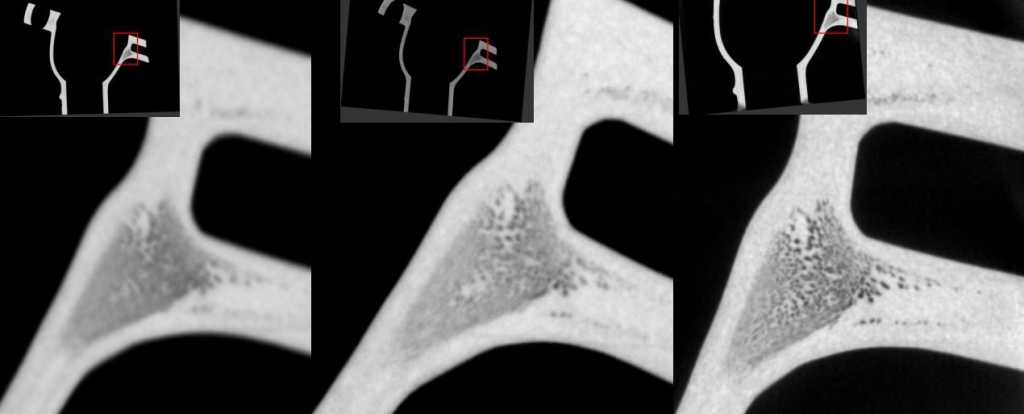

Виртуальное увеличение разрешения на литой детали

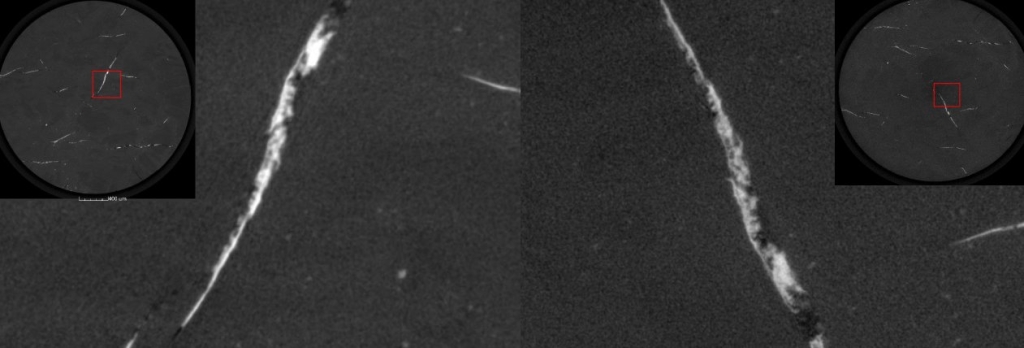

Виртуальное увеличение разрешения на керне
