Если сканирующий электронный микроскоп (СЭМ) — это высокоточная камера, фиксирующая наномир, то система напыления выступает в роли визагиста, который тщательно подготавливает «модель» — образец — к идеальному кадру. Ее задача — нанесение тонкой, однородной металлической пленки, которое происходит в вакуумной камере: ионы аргона бомбардируют металлическую мишень, а высвобождаемые атомы конденсируются на поверхности образца. Этот процесс, известный как распыление, кардинально меняет свойства образца. Напыленный слой резко повышает поверхностную электропроводность, что подавляет накопление заряда под электронным пучком. В результате эффективно устраняются зарядовые артефакты, а детализация и контрастность получаемых СЭМ-изображений достигают нового уровня. Кроме того, такие покрытия находят применение и в просвечивающей электронной микроскопии (ПЭМ), защищая образцы от повреждения лучом, что подчеркивает их универсальную важность в лабораторной практике.
Выбор оптимального покрытия: от повышения сигнала до защиты образца
Нанесение ультратонкого металлического покрытия дает комплекс преимуществ, выходящий за рамки простого устранения заряда. Оно увеличивает поверхностную проводимость для быстрого отвода заряда, уменьшает прямое повреждение образца электронным лучом и усиливает вторичную электронную эмиссию, повышая полезный сигнал. Кроме того, покрытие улучшает видимое разрешение, уменьшая размытость от высокоэнергетических электронов и делая края более четкими, а также служит защитным экраном для радиационно-чувствительных материалов, минимизируя тепловые повреждения.

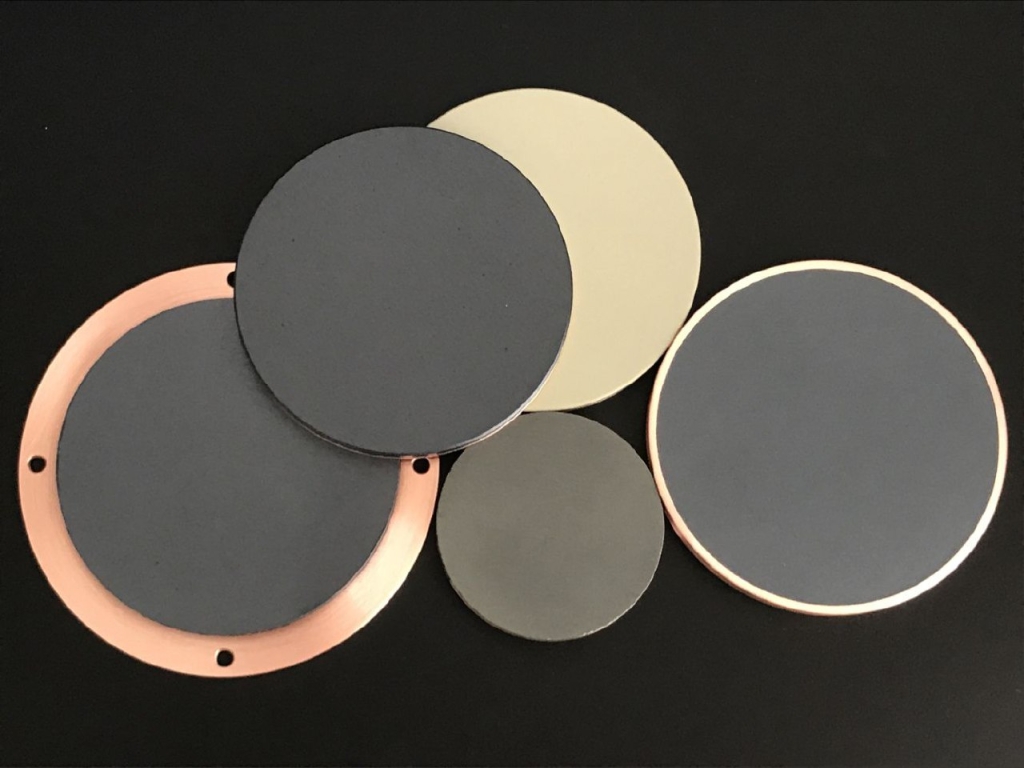

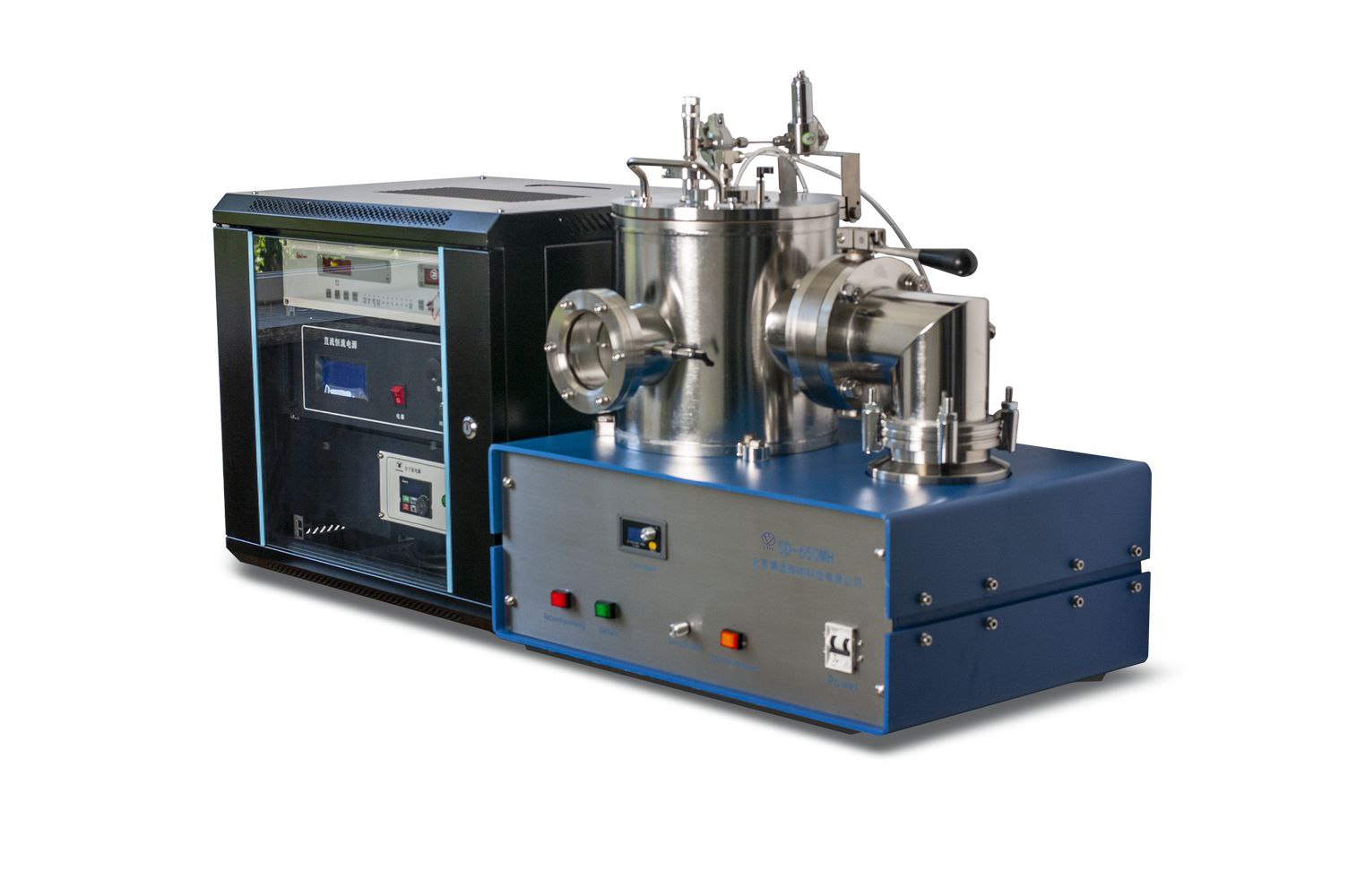

Ключевым аспектом является выбор металла-мишени, определяющий качество и детализацию изображения. Золото, будучи широко распространенным, имеет крупную зернистость, что ограничивает его применение при высоких увеличениях; более мелкозернистые сплавы золото/палладий лишены этого недостатка. Платина и иридий предлагают исключительно малый размер зерна для задач высокого разрешения, однако иридий, являясь премиальным решением, требует высокого вакуума и имеет высокую стоимость, а платина может быть склонна к растрескиванию, что нивелируется использованием ее сплава с палладием. Для специальных применений используются и другие металлы, такие как хром или серебро, обладающее уникальным свойством обратимости. Современные высоковакуумные магнетронные системы с возможностью DC и RF-напыления позволяют работать со всем спектром металлических и неметаллических покрытий, обеспечивая гибкость в подготовке образцов для любых исследовательских задач.
