Применение компьютерной томографии в автомобильной промышленности

27 мар 2025

Применение промышленной рентгеновской томографии помогает инженерам делать автомобили безопаснее и надежнее. Рентгеновский неразрушающий контроль играет ключевую роль в автомобильной промышленности и широко применяется при проверке результатов НИОКР, обеспечении качества и анализе отказов. Компьютерная томография охватывает самые различные типы компонентов автомобиля, такие как литые детали, детали со сварными соединениями, автомобильную электронику, двигатели внутреннего сгорания и новые энергетические литиевые батареи.

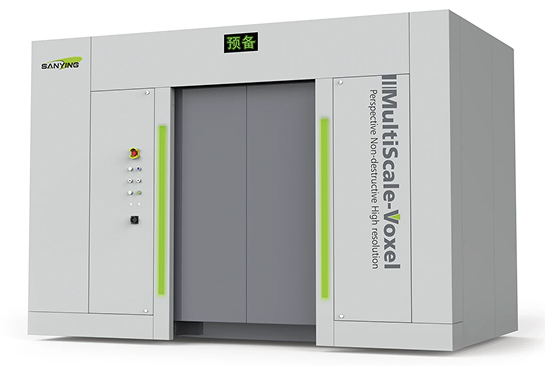

Именно томография может обеспечить достаточную информативность результатов контроля самых важных узлов автомобиля. Самые передовые компании, такие как BYD или TESLA уже внедрили в свои отделы разработок новых технологий системы томографии от компании Sanying. И их подразделения продолжают интегрировать неразрушающий контроль, основанный на компьютерной томографии в новые производственные процессы, расширяя перечень контролируемых с помощью томографии компонентов.

Основные, но не единственные техпроцессы и объекты контроля, где томография показывает себя наилучшим образом.

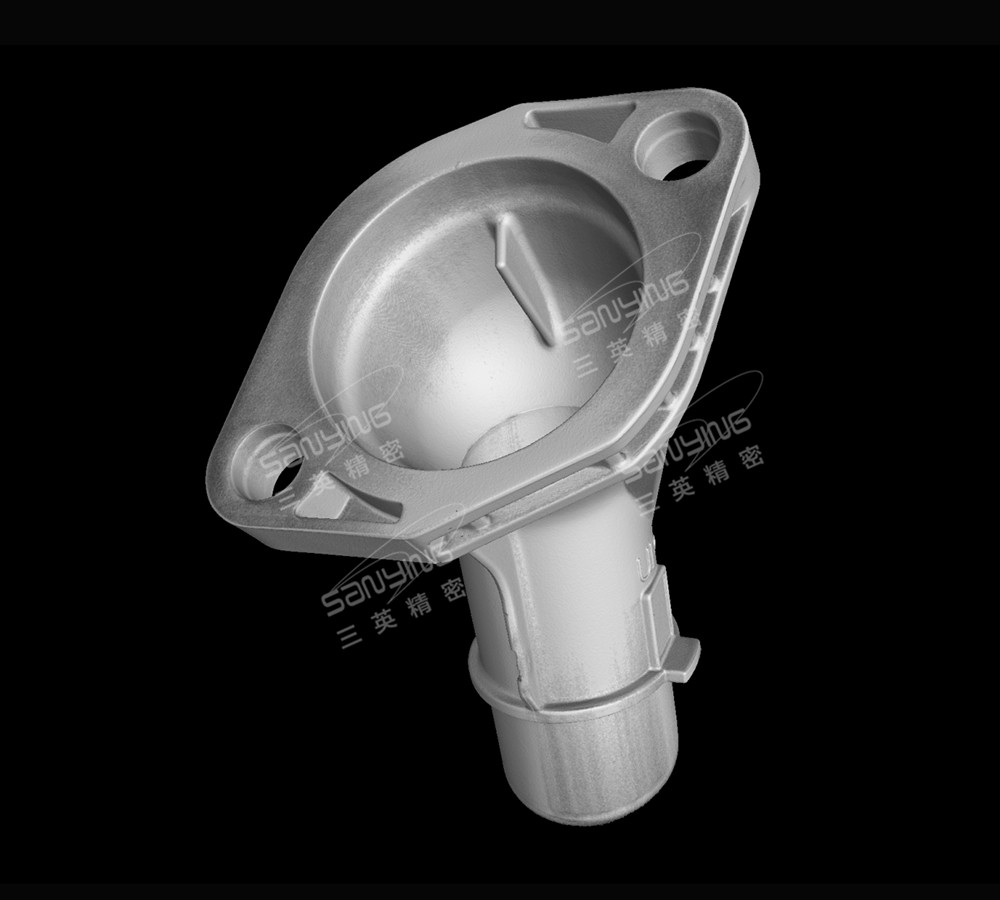

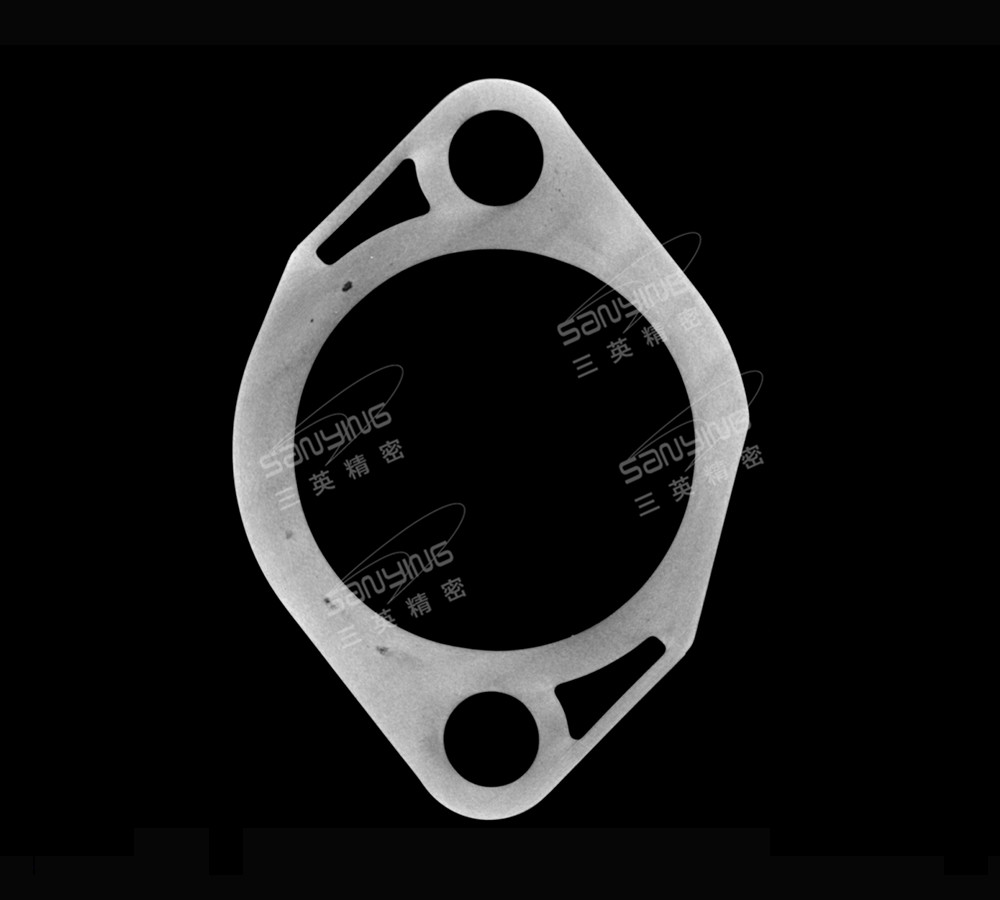

1. Литье. При литье возникает множество дефектов литья, таких как поры, усадочные раковины, трещины, включения, остаточный песок и т. д. Блок двигателя, головка блока цилиндров, коробка передач, корпус двигателя, шатун и другие литые детали автомобиля можно сканировать с помощью рентгеновской компьютерной томографии, чтобы выявить различные внутренние дефекты.

2. Сложные механические или электромеханические сборки. Соответствие внутренней структуры прецизионных сборок является ключевым фактором обеспечения их производительности. КТ-сканирование позволяет неразрушающим образом наблюдать сложные структуры сборки, обнаруживать внутренние посторонние вещества, измерять размеры смещения и всесторонне оценивать качество сборки в трех измерениях.

3. С внедрением транспортных средств, основанных на электротяге и гибридных установках безопасность литиевых батарей привлекла внимание производителей и пользователей. Рентгеновская КТ является важным средством неразрушающего анализа производственных дефектов литиевых батарей.

Автомобильная электроника используется в жестких условиях (высокие и низкие температуры, влажность, вибрация и т. д.) и имеет длительные циклы обслуживания, что предъявляет высокие требования к качеству и надежности электронных компонентов. Технология КТ идеальна для оценки и анализе отказов, отборе проб для контроля качества и полной инспекции производства.

Видео 1 — пример неразрушающего контроля автомобильной катушки зажигания.
