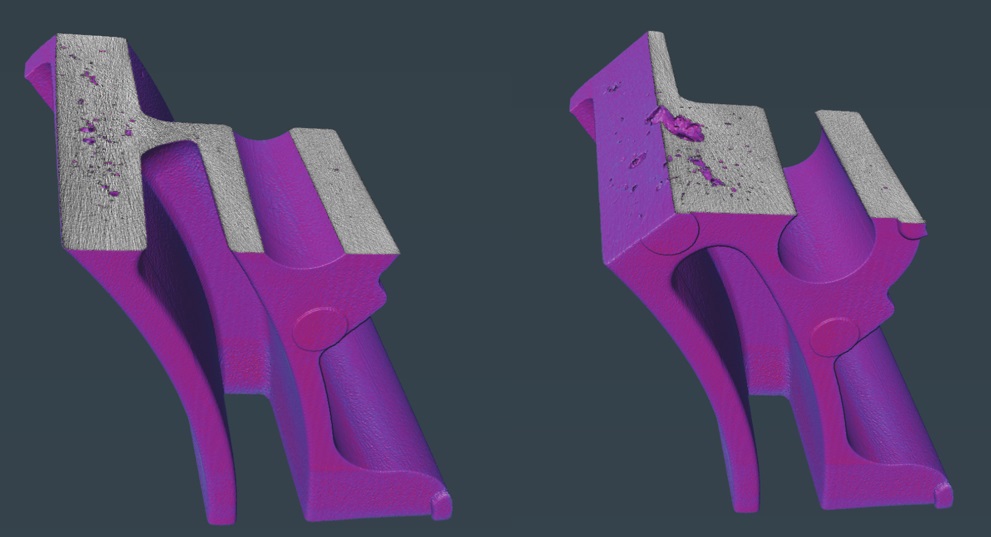

Взгляд внутрь: Сравнение возможностей DR и томографии в литейном производстве.

Неразрушающий контроль литых деталей является критически важным этапом в производстве ответственных изделий. Среди методов радиационного контроля наиболее прогрессивными являются прямая цифровая радиография (DR) и компьютерная томография (CT). Анализ, проведенный на примере фрагмента литой детали, демонстрирует их принципиальные различия. В отличие от двумерной радиографии, томография предоставляет комплекс трехмерных данных, что позволяет не только визуализировать дефекты, но и с высокой точностью определить их пространственные параметры, минимизировав искажения геометрии и влияние человеческого фактора за счет применения сложного математического аппарата.

Преимущества компьютерной томографии в визуализации и анализе дефектов

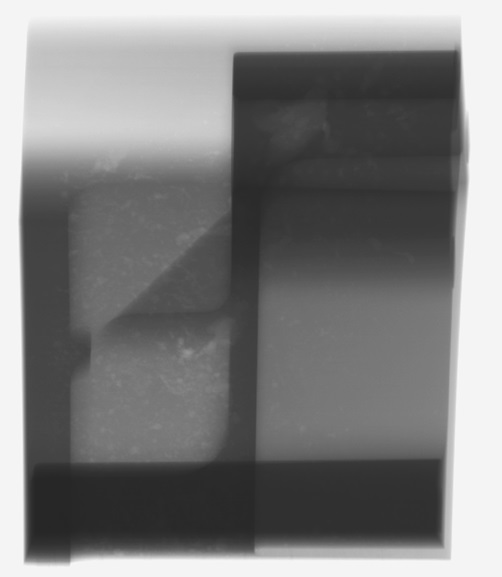

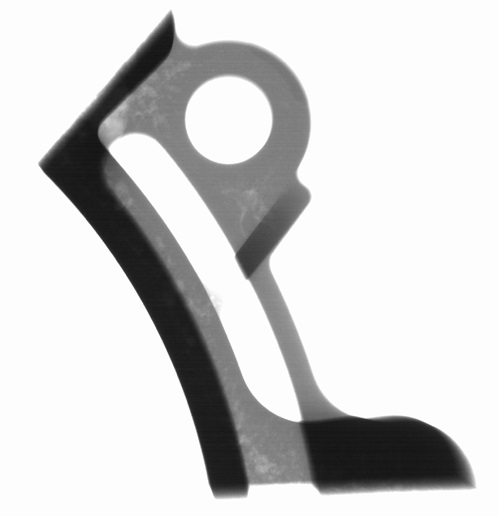

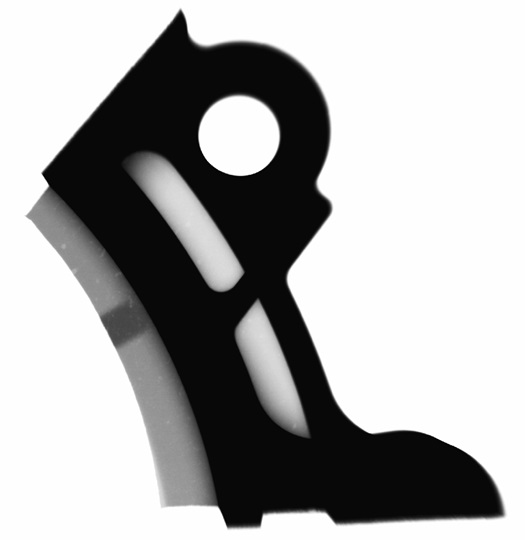

Сравнительные исследования, включающие анализ шести изображений, наглядно демонстрируют превосходство CT. Прямая радиография (Рис. 1, 1.1-2) сталкивается с проблемами при контроле объектов с переменной толщиной стенок: для анализа разных участков требуется ручная корректировка контрастности, а изменение угла проецирования искажает восприятие дефектов. Кроме того, из-за геометрических искажений возникают погрешности в определении размеров.

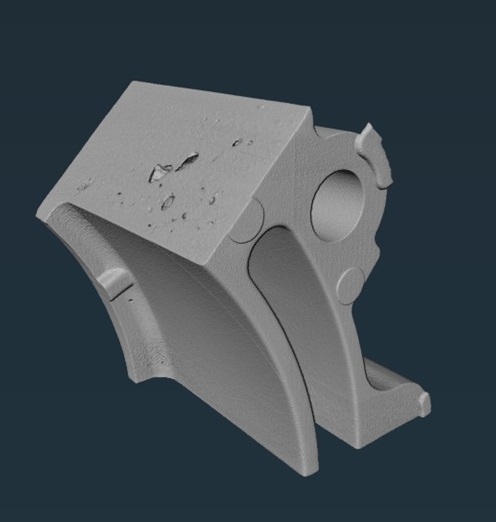

Компьютерная томография лишена этих недостатков. Реконструкция данных (Рис. 3) обеспечивает точное трехмерное представление объекта без искажений пропорций. Результаты сканирования, проведенного даже в ускоренном режиме (8 минут на томографе Melytec CT20), позволяют:

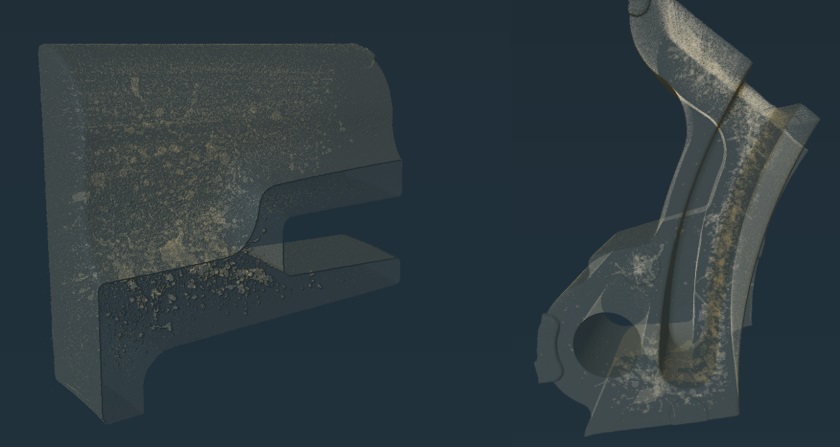

• Создавать полупрозрачные 3D-модели с виртуальными срезами (Рис. 4) для интуитивной оценки внутренней структуры;

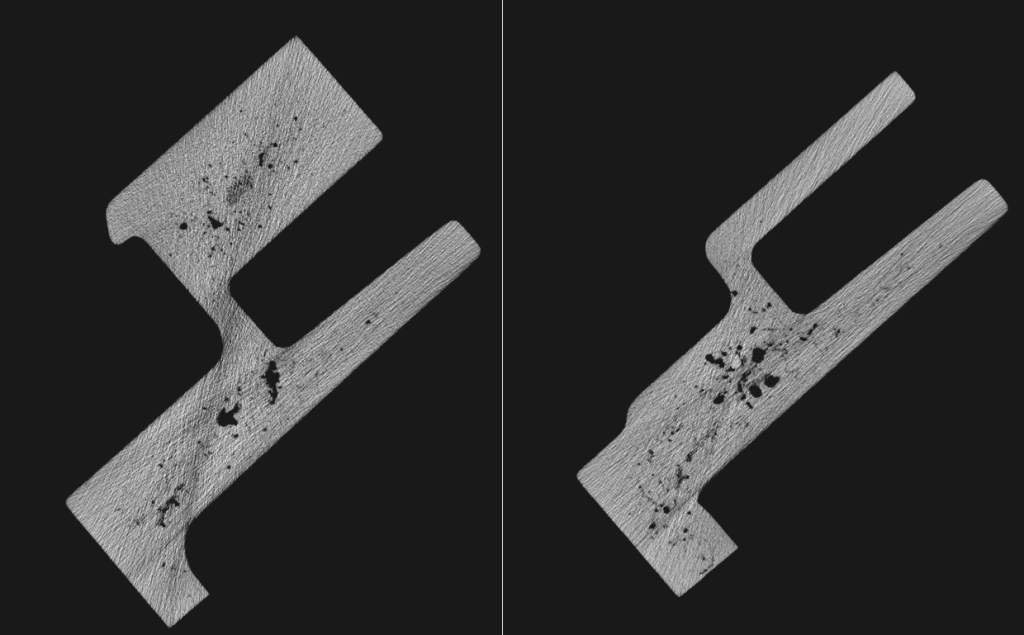

• Генерировать набор высококачественных 2D-сечений (Рис. 5), исключающих наложение материалов и упрощающих анализ конкретного слоя;

• Точное позиционирование дефекта как в сечении, так и в трехмерной проекции (Рис. 6);

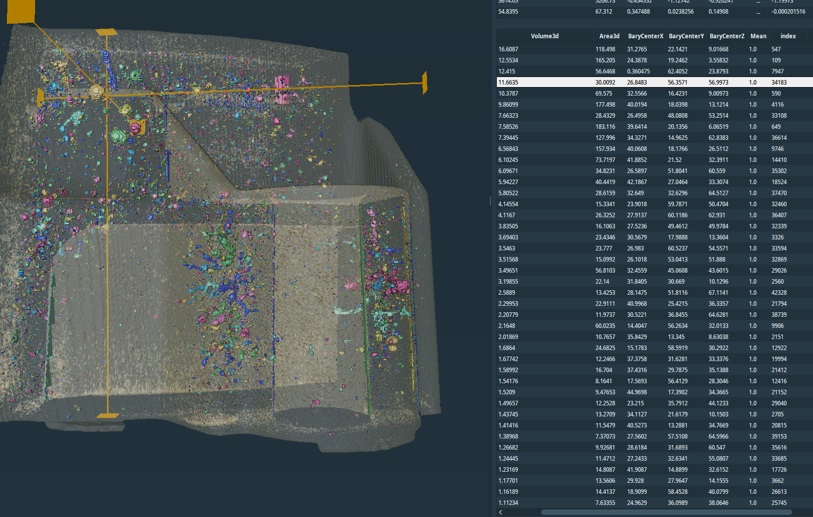

• Автоматически количественно оценивать дефекты, представляя результаты в виде таблиц со статистическими данными.

Таким образом, компьютерная томография представляет собой более совершенный метод контроля, который продолжает активно развиваться в аппаратной и программной части, в то время как возможности классической радиографии largely исчерпаны.
