Фотоэлектрическая измерительная система

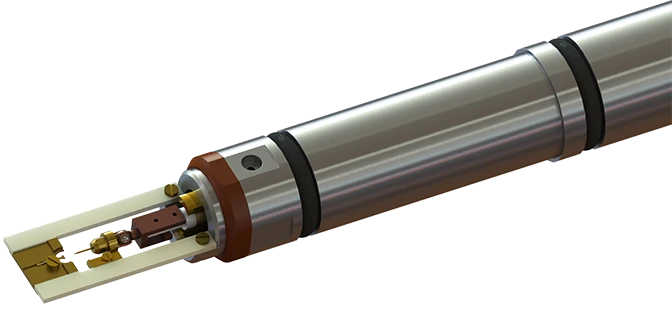

Интегрированная фотоэлектрическая измерительная система просвечивающего электронного микроскопа интегрирует оптический модуль на стандартном держателе для образцов ПЭМ, чтобы проводить фотоэлектрические измерения или исследование спектроскопических характеристик в просвечивающей электронной микроскопии.

Характеристики электрических измерений：

• Содержит блок измерения тока и напряжения；
• Диапазон измерения тока: 1 нА-30 мА, 9 диапазонов；
• Текущее разрешение: лучше, чем 100 fA；
• Диапазон выходного напряжения: ± 10 В в обычном режиме, ± 150 В в режиме высокого напряжения；

Индекс манипуляций сканирующим зондом：

• Диапазон грубой регулировки: 2,5 мм в направлении XY, 1,5 мм в направлении Z；
• Диапазон точной настройки: 18 мкм в направлении XY, 1,5 мкм в направлении Z；
• Разрешение точной настройки: 0,4 нм в направлении XY и 0,04 нм в направлении Z.

Волоконно-оптический индекс：

• Наружный диаметр оптического волокна составляет 250 мкм для обеспечения показателя вакуума системы электронного микроскопа；
• Дополнительный волоконно-оптический зонд, оптоволокно с плоской головкой, волоконно-оптический объектив；
• Дополнительные разъемы SMA и FC.

Основные характеристики

• Позволяет проводить фотоэлектрические измерения или исследование спектроскопических характеристик в просвечивающей электронной микроскопии
