Система измерения электрохимии жидкостей

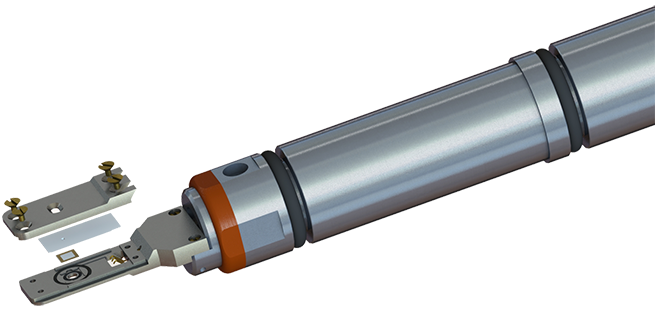

Система электрохимического измерения жидкостей с помощью просвечивающего электронного микроскопа использует совершенно новую конструкцию вспомогательного уплотнительного кольца, облегчающую герметизацию жидкостей.

В ходе эксперимента образец запечатан в ячейке с жидкостью, покрытой тонкой пленкой нитрида кремния, которая могла выдерживать атмосферное давление. Электрод чипа подключен к внешней цепи, чтобы создать в электронном микроскопе среду для проведения жидкостно-электрохимических испытаний.

Характеристики:

• Минимальная толщина разделительного слоя жидкостной ячейки составляет 100 нм；
• Резервуар для жидкости может быть заполнен газом или жидкостью, давление в резервуаре может составлять 1 атмосферное давление, а внешняя поверхность резервуара соответствует требованиям к вакууму электронного микроскопа.；
• Максимальное выходное напряжение составляет ±200 В, а минимальное разрешение - ±100 нВ；
• Максимальное измерение тока составляет ±1,5 А, а минимальное разрешение - ±100 fA；
• Режим постоянного напряжения или постоянного тока.

Основные преимущества

• Позволяет создать в электронном микроскопе среду для проведения жидкостно-электрохимических испытаний.
